Informații generale
Caracteristici și aplicații
Diferitele configurații ale SETULUI care pot fi obținute din corpul colierului DCE-H permit blocarea țevilor rigide și crearea unui sistem de țevi rigide într-un mod sigur, reducând vibrațiile și zgomotul.
Standardul DIN 3015-2 definește cerințele tehnice, dimensionale și materiale pentru crearea unui sistem de fixare adecvat pentru aplicații multiple.
În special, reglementarea DIN definește grupuri de referință specifice, bazate pe dimensiunile de ansamblu ale corpurilor colierelor.
Tabelul prezintă corespondența dintre grupurile DIN 3015-2 și grupurile DCE-H corespunzătoare.
Acestea sunt utilizate în hidraulica industrială grea pentru construcția sistemelor hidraulice și hidraulice cu ulei, unde sunt necesare o rezistență mecanică ridicată și o reducere eficientă a vibrațiilor și a zgomotului.

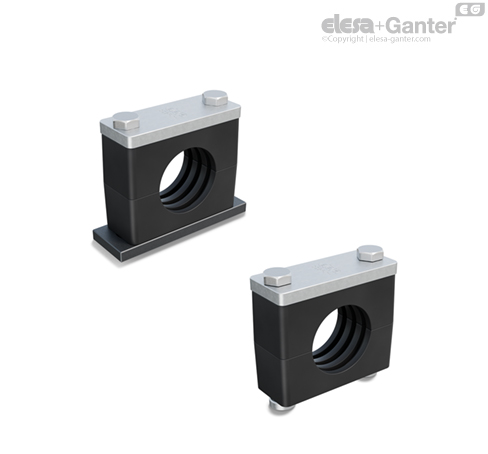

Asamblarea setului de cleme începe de jos; placa de sudură DCE-PL reprezintă baza pe care se sprijină semi-colierul inferior, apoi se introduce conducta și se suprapune semi-colierul superior. Dacă nu este necesară o soluție fixă, este posibilă utilizarea piulițelor de fixare DCE-NTG în locul plăcii. Acestea fac posibilă, dacă sunt poziționate pe ghidajul DCE-GU, deplasarea setului de-a lungul ghidajului pentru a-și regla poziția în timpul fazei de poziționare.
Pentru a strânge colierul, este posibilă utilizarea plăcii de acoperire DCE-PU împreună cu șuruburile cu cap hexagonal DCE-SRE.
A se vedea Date tehnice cleme pentru țevi.
