Informații generale
Caracteristici și aplicații

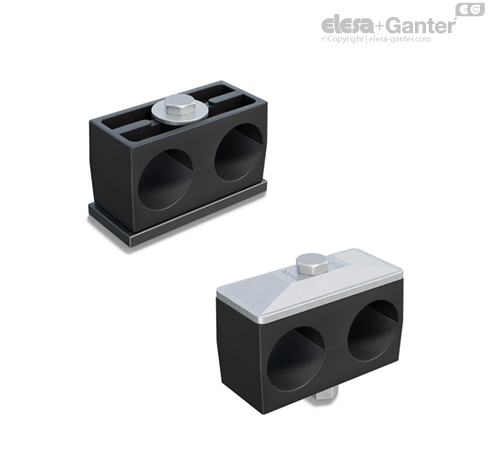

Diferitele configurații ale SETULUI ce pot fi obținute din corpul colierului DCE-D permit blocarea în paralel a țevilor rigide sau a cablurilor flexibile într-un mod sigur, reducând vibrațiile și zgomotul.
Standardul DIN 3015-3 definește cerințele tehnice, dimensionale și materiale pentru crearea unui sistem de fixare adecvat pentru aplicații multiple.
În special, reglementarea DIN definește grupuri de referință specifice, bazate pe dimensiunile de ansamblu ale corpurilor colierelor.
Tabelul prezintă corespondența dintre grupurile DIN 3015-3 și grupurile DCE-D corespunzătoare.
Striațiile interioare speciale ale celor două semi-cleme permit un nivel ridicat de prindere între clemă și țeavă, asigurând astfel o stabilitate ridicată.
Acestea sunt utilizate atât în hidraulica industrială ca sistem de fixare pentru construcția de conducte rigide (lichide sau gaze), cât și în sistemele hidraulice mobile (mașini de manipulare a materialelor, vehicule agricole) pentru construcția de sisteme hidraulice sau pneumatice.
Asamblarea setului de cleme începe de jos; placa de sudură DCE-PL reprezintă baza pe care se sprijină semi-colierul inferior, apoi se introduce conducta (sau furtunul) și se suprapune semi-colierul superior. Dacă nu este necesară o soluție fixă, este posibilă utilizarea piulițelor de fixare DCE-NTG în locul plăcii. Acestea fac posibilă, dacă sunt poziționate pe ghidajul DCE-GU, deplasarea setului de-a lungul ghidajului pentru a-și regla poziția în timpul fazei de poziționare.
Pentru a strânge colierul, este posibilă utilizarea plăcii de acoperire DCE-PU împreună cu șuruburile cu cap hexagonal DCE-SRE sau, dacă placa superioară nu este necesară, se recomandă utilizarea șuruburilor cu cap hexagonal SRE și a șaibei DCE-WA.
A se vedea Date tehnice cleme pentru țevi.
