GN 586.2
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Inel de încărcare
Oțel 1.6541
Carcasă lagăr
Oțel
Șurub
Oțel
Arc
Oțel
Transponder RFID
Frecvență 13,56 MHz (HF, IEC 15693)

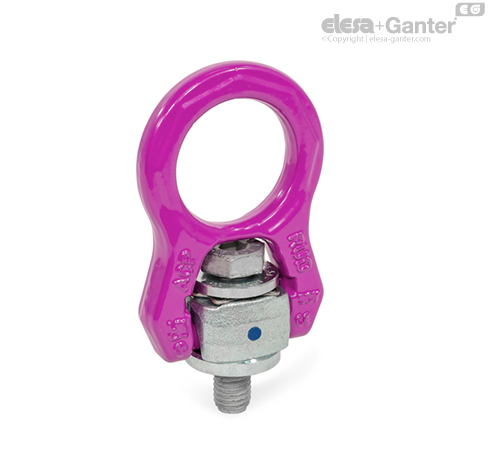

Inelele de încărcare rotative GN 586.2 sunt utilizate cu dispozitive de ridicare și echipamente de ancorare separate. Acestea sunt înșurubate pe echipamente portante sau direct pe încărcătură și pot absorbi sarcini în orice direcție.
Mecanismul integrat cu arc asigură rotirea inelului de încărcare într-o direcție favorabilă sarcinii în timpul ridicării și ancorării, prevenind sarcinile laterale nefavorabile.
Capacitatea nominală de încărcare este indicată pe carcasă. Inelele de încărcare rotative GN 586.2 respectă Directiva 2006/42/CE privind echipamentele tehnice și normele DGUV GS-HM-36.
Transponderul RFID integrat marchează și identifică în mod clar dispozitivul de ridicare, de exemplu în timpul inspecției periodice obligatorii.
| d1 | F1 | F2 |
| max. în t | max. în t | |
| (Factor de siguranță 4:1) | (Factor de siguranță 4:1) | |
| M 8 | 0.7 | 0.7 |
| M 10 | 1 | 1 |
| M 12 | 1.35 | 1.35 |
| M 16 | 2.5 | 2.5 |
| M 20 | 4 | 4 |
| M 24 | 6.3 | 6.3 |
| M 30 | 8 | 8 |
Valorile specificate ale sarcinii se aplică unui interval de temperatură de funcționare cuprins între –40 °C și +200 °C. Informații suplimentare pot fi găsite în instrucțiunile de utilizare.

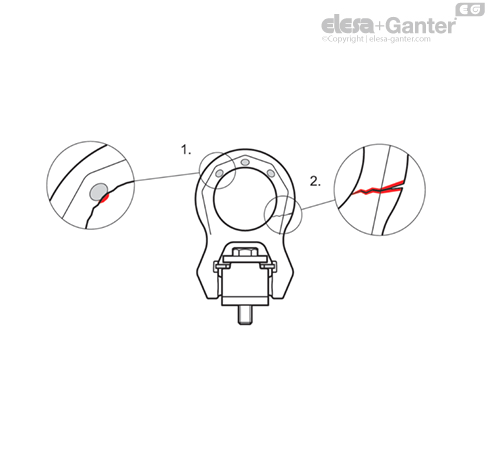

1. Verificați cu atenție marcajele de uzură pentru a determina nivelul de uzură al punctului de ridicare. Dacă aceste marcaje acoperă întregul contur exterior sau conturul găurii, punctul de prindere a ajuns la sfârșitul duratei sale de viață și trebuie înlocuit.
2. Dacă punctul de ridicare este îndoit sau prezintă semne de deteriorare sau fisuri, acesta nu mai este sigur de utilizat.
În ambele cazuri, este necesară înlocuirea.
Informațiile din instrucțiunile de utilizare trebuie respectate în timpul instalării, punerii în funcțiune și a utilizării. Este inclus împreună cu produsul și este disponibil în format digital pe elesa-ganter.ro.
