GN 586.1
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10

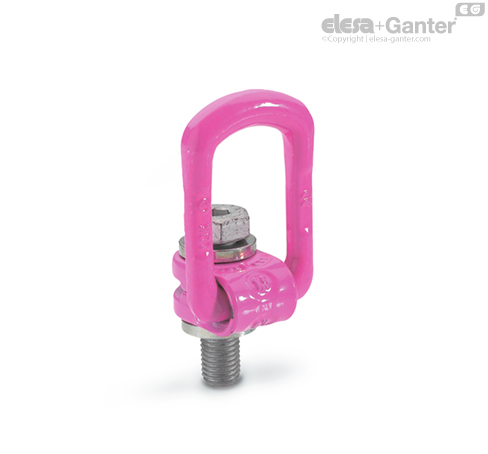

Inele de încărcare
Oțel, material german nr. 1.6541
Suport de fixare
Șurub
Oțel de înaltă rezistență, călit
Finisaj: Delta Tone
Bucșă
Oțel
zincare electrolitică

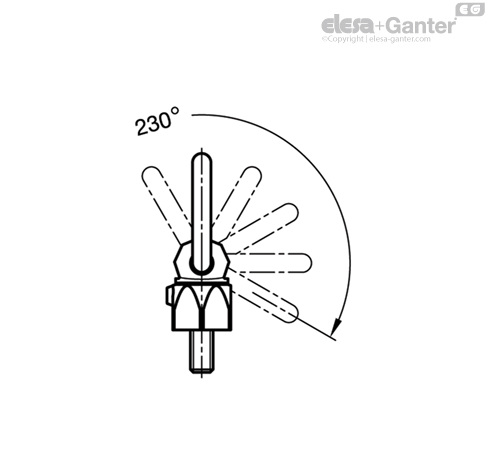

Inelele de încărcare GN 586.1 pot fi pliate și rotite în toate direcțiile posibile, suportând întreaga sarcină în orice direcție de tensiune.
Acestea oferă o capacitate mare de încărcare și sunt testate pentru a îndeplini standardele de siguranță (factor de siguranță 4).
Capacitatea nominală de încărcare menționată în tabel este marcată în mod clar pe șurubul de fixare. Aceasta se aplică la cea mai nefavorabilă aplicare a sarcinii dintre tipurile de sarcină enumerate alăturat.
Inelele de încărcare GN 586.1 sunt conforme cu Directiva privind echipamentele tehnice 2006/42/CE și sunt testate BG.
Transponderul RFID integrat marchează și identifică în mod clar cablul și echipamentul de ridicare, de exemplu, în timpul inspecției periodice obligatorii.
Acest standard înlocuiește precedentele inele de încărcare GN 586.
| Metodă de montaj | ||||||||||
| Număr | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 și 4 | 3 și 4 | 3 și 4 |
| Unghiuri de înclinare | 0° | 90° | 0° | 90° | 0° până la 45 | 45° până la 60° | asimetrie | 0° până la 45 ° | 45° până la 60° | asimetrie |
| Factor | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| M 8 | 0.63 t | 0.63 t | 1.26 t | 1.26 t | 0.88 t | 0.63 t | 0.63 t | 1.32 t | 0.95 t | 0.63 t |
| M 10 | 0.90 t | 0.90 t | 1.80 t | 1.80 t | 1.3 t | 0.90 t | 0.90 t | 1.90 t | 1.35 t | 0.90 t |
| M 12 | 1.35 t | 1.35 t | 2.70 t | 1.90 t | 1.90 t | 1.35 t | 1.35 t | 2.84 t | 2.00 t | 1.35 t |
| M 16 | 2.00 t | 2.00 t | 4.00 t | 2.80 t | 2.80 t | 2.00 t | 2.00 t | 4.25 t | 3.00 t | 2.00 t |
| M 20 | 3.50 t | 3.50 t | 7.00 t | 4.90 t | 4.90 t | 3.50 t | 3.50 t | 7.35 t | 5.25 t | 3.50 t |
| M 24 | 4.50 t | 4.50 t | 9.00 t | 6.30 t | 6.30 t | 4.50 t | 4.50 t | 9.50 t | 6.75 t | 4.50 t |
| M 30 | 6.70 t | 6.70 t | 13.40 t | 9,40 t | 9.50 t | 6.70 t | 6.70 t | 14.1 t | 10.00 t | 6.70 t |
Detaliile de mai sus specifică sarcina maximă în tone metrice, cu inelul de încărcare rotativ GN 586.1 fixat pe poziție și așezat în direcția de încărcare.
Suprafața de contact a inelului de încărcare rotativ GN 586.1 trebuie să fie plană și să fie în unghi drept față de alezajul filetat.
Atunci când este fixat pe element, șurubul de fixare trebuie să se poată roti liber la 360°. Se poate utiliza numai șurubul hexagonal furnizat cu inelul de încărcare.
Inelul de încărcare trebuie să se poată mișca liber și să nu fie susținut pe margini.
Înainte de a aplica sarcina, atât inelul de încărcare, cât și șurubul de fixare trebuie să fie rotite în direcția de încărcare, respectând sarcina admisibilă în funcție de direcția inelului de încărcare. Inelele de încărcare rotative nu sunt adecvate pentru rotații frecvente sub sarcină.
Valorile de încărcare specificate sunt valabile pentru o adâncime minimă de înfiletare a șurubului de 1,5 × diametrul nominal al filetului în oțel cu o rezistență minimă la întindere de 37 kgf/mm 2 la o temperatură de funcționare cuprinsă între -40 °C și +100 °C. Capacitățile de încărcare în condiții diferite sunt furnizate la cerere.
Instrucțiunile de operare cu mai multe detalii și specificații sunt incluse la fiecare livrare.
