GN 5861
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Tip
Inel za de lanț
Oțel 1.6541
Carcasă lagăr
Oțel 1.6541
Flanșă sudabilă
Oțel 1.6541

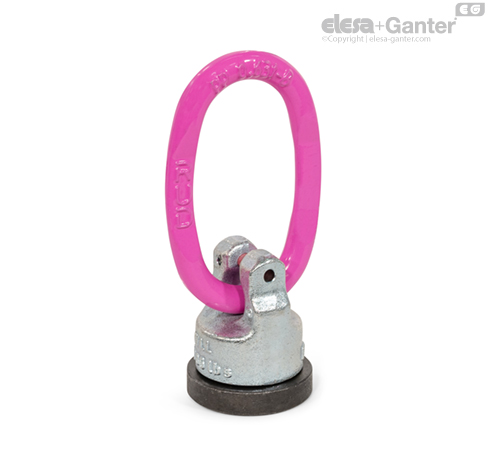

Inelele de încărcare GN 5861 se rotesc cu ajutorul unui lagăr cu bile și sunt utilizate cu dispozitive de ridicare și echipamente de ancorare separate. Acestea sunt sudate pe echipamente portante sau direct pe încărcătură și absorb sarcinile în orice direcție. Inelul mare facilitează prinderea.
Capacitatea nominală de încărcare este indicată pe inel. Inelele de încărcare GN 5861 respectă Directiva 2006/42/CE privind echipamentele tehnice și normele DGUV GS-HM-36.

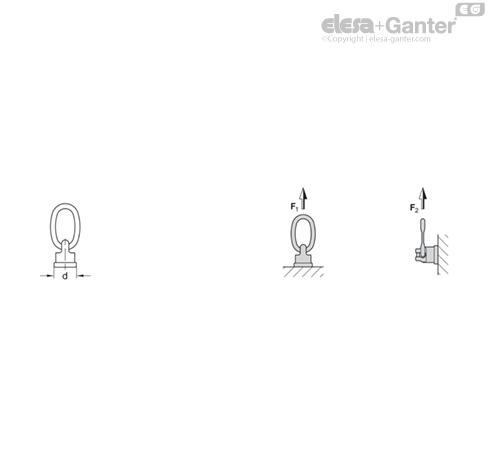

| Diametru d | Capacitate nominală de încărcare | F1 | F2 |
| în t (WLL) | max. în t | max. în t | |
| 40 | 0.63 | 0.63 | 0.63 |
| 46 | 1.5 | 1.5 | 1.5 |
| 61 | 2.5 | 2.5 | 2.5 |
| 78 | 4 | 4 | 4 |
| 95 | 5 | 6.7 | 5 |
| 100 | 8 | 10 | 8 |
Valorile specificate ale sarcinii se aplică unui interval de temperatură de funcționare cuprins între –40 °C și +200 °C. Informații suplimentare pot fi găsite în instrucțiunile de utilizare.

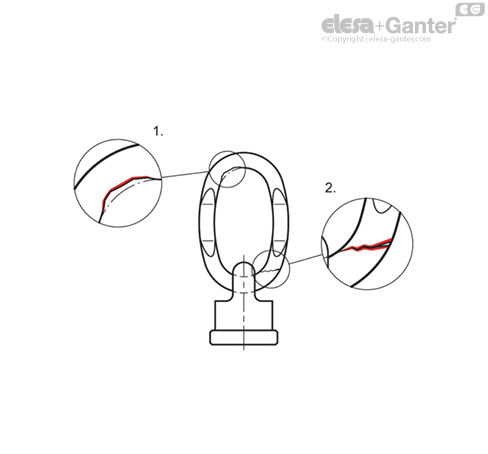

1. Dacă uzura depășește 10% din secțiunea transversală, punctul de ridicare este uzat și a ajuns la sfârșitul duratei sale de viață.
2. Dacă inelul de încărcare este îndoit sau prezintă semne de deteriorare sau fisuri, acesta nu mai este sigur de utilizat.
În ambele cazuri, este necesară înlocuirea.
Informațiile din instrucțiunile de utilizare trebuie respectate în timpul instalării, punerii în funcțiune și a utilizării. Este inclus împreună cu produsul și este disponibil în format digital pe elesa-ganter.ro.

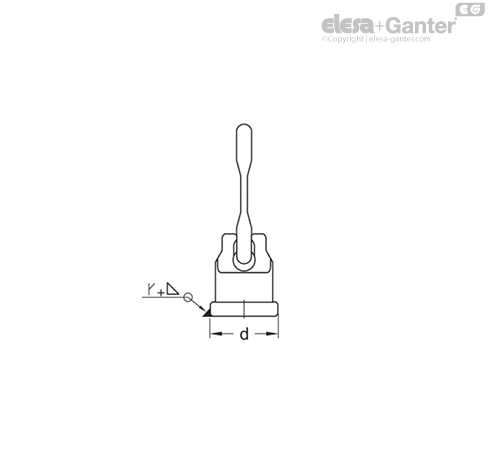

| Diametru d | Dimensiunea cusăturii de sudură |
| 40 | a4 |
| 46 | a5 |
| 61 | HY 3 + a5 |
| 78 | HY 3 + a6 |
| 95 | HY 3 + a8 |
| 100 | HY 3 + a10 |
Sudarea trebuie efectuată de un sudor certificat în conformitate cu ISO 9606-1.
