Specificații principale
Flanşă
Oțel zincat.
Element de amortizare
Cauciuc NR, duritate 80 Shore A, culoare neagra, finisaj mat.
Placă de nivelare
Oțel zincat.
Inel de etanșare
Garnitură inelară din cauciuc sintetic NBR.
Tijă filetată
Oțel zincat, furnizat neasamblat.
Piuliță și șaibă
Oțel zincat.
Informații generale
Caracteristici

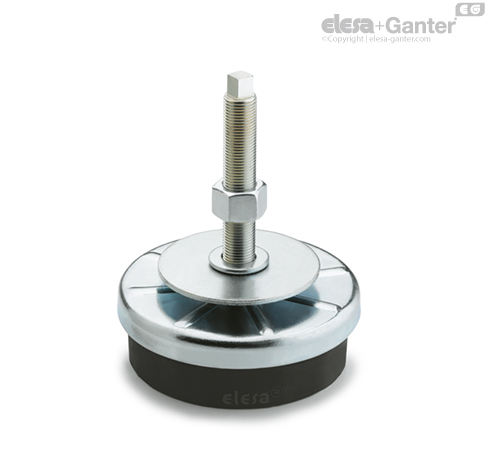

Elementele de nivelare cu amortizare a vibrațiilor ELESA au fost proiectate pentru a atenua vibrațiile, șocurile și zgomotele produse de corpurile în mișcare sau de masele vibratoare neechilibrate ale echipamentelor și mașinilor care pot provoca:
- funcționarea defectuoasă și reducerea duratei de viață a mașinii și/sau a celor adiacente;
- deteriorarea sănătății operatorului;
- zgomot.
Date tehnice și instrucțiuni pentru selecție
- Date de bază necesare:
- frecvență perturbatoare: frecvența vibrațiilor perturbatoare produse de o mașină în timpul funcționării. În general, se obține din numărul de rotații ale motorului [Hz=r.p.m./60];
- sarcina aplicată fiecărui element de amortizare a vibrațiilor [N];
- gradul de izolare necesar [%];
- valoarea deformării elementului de amortizare a vibrațiilor sub o anumită sarcină [mm];
- rigiditatea, adică sarcina aplicată elementului de amortizare a vibrațiilor produce o deformare de 1,0 mm [N/mm].
- Modul de alegere a elementului de amortizare a vibrațiilor:

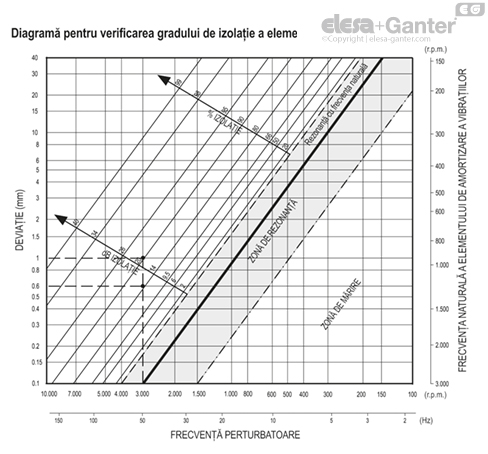

- cu referire la diagrama pentru verificarea gradului de izolare, intersectează valoarea frecvenței perturbatoare cu gradul de izolare necesar (fiecare grad de izolare corespunde unei linii din diagramă) și definește deformarea [în mm];
- se împarte sarcina aplicată pe elementul de amortizare a vibrațiilor la valoarea de deformare pentru a obține rigiditatea necesară a elementului de amortizare a vibrațiilor;
- se compară rigiditatea obținută cu rigiditatea prezentată în tabel și se alege elementul de amortizare a vibrațiilor care prezintă valoarea cea mai apropiată (mai mică) de cea calculată.
- Verificați:

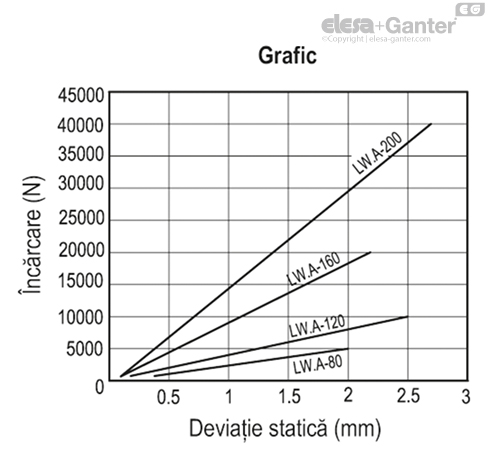

- deflecția elementului de amortizare a vibrațiilor ales trebuie să poate fi obținută din grafic pe baza sarcinii;
- intersectați valoarea frecvenței perturbatoare cu valoarea deformării elementului de amortizare a vibrațiilor din diagramă pentru a obține gradul de izolare oferit de elementul de amortizare a vibrațiilor ales;
- se compară valoarea obținută cu gradul de izolare necesar.
- Exemplu:
- Condiții de utilizare: frecvență perturbatoare = 50 Hz (3.000 rpm); sarcină aplicată fiecărui element de nivelare = 4.000 N; este necesar un grad de izolare de 80%;
- diagrama arata ca la o frecventa perturbatoare de 50 Hz si un grad de izolare de 80%, deformarea obținută este de 0,6 mm;
- se împarte sarcina aplicată la deformarea obținută pentru a defini rigiditatea necesară, care este de 4000/0,6= 6666 N/mm;
- se compară valoarea rigidității obținute (6,666 N/mm) cu valorile raportate în tabel. Această valoare se încadrează în valoarea rigidității raportată în tabel pentru LW.A-120 (4.000 N/mm) și LW.A-160 (9.000 N/mm). Alegeți elementul de amortizare a vibrațiilor cu valoarea mai mică, care este LW.A-120.
- graficul arată că deflecția LW.A-120 (4.000 N/mm) este de 1 mm.
- prin intersectarea valorii deformării cu frecvența perturbatoare de 50 Hz în diagramă, gradul de izolare obținut este de 90%.
Această valoare este chiar mai mare decât cea necesară; alegerea dvs. s-a dovedit a fi corectă.

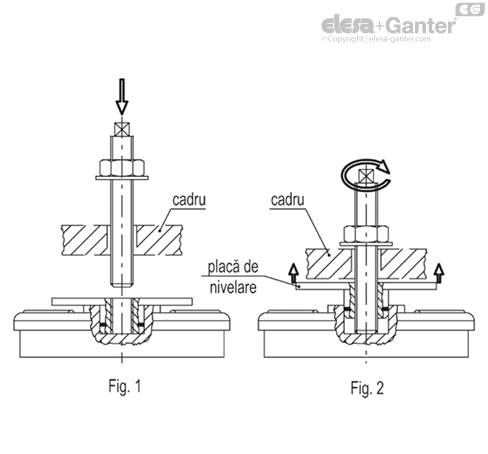

Instrucțiuni de asamblare
- Așezați baza elementului de amortizare a vibrațiilor sub mașină și introduceți tija prin gaură (nefiletată) din cadrul mașinii (fig. 1)
- Rotiți capătul pătrat al tijei pentru ca placa de nivelare să vină în contact cu utilajul, obținând astfel nivelarea necesară. Apoi blocați cu piulița și șaiba (fig. 2)
