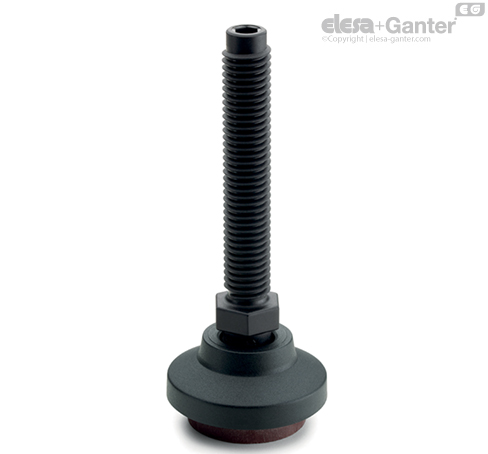

LS.VA-STP

Picioare pentru amortizarea vibrațiilor

Caracteristici

Datorită proprietății tijei din SUPER-tehnopolimer, rigiditatea ridicată și rezistența mecanică sunt obținute suplimentar față de rezistența naturală la coroziune.

Aceste picioare au fost concepute pentru a atenua vibrațiile, șocurile și zgomotele produse de corpurile în mișcare sau de masele vibratoare neechilibrate ale echipamentelor și mașinilor, care pot provoca:

• funcționarea defectuoasă și reducerea duratei de viață a mașinii și/sau a celor adiacente;

• deteriorarea sănătății operatorului;

• zgomot.

Informații despre comandă

Picioarele de ajustare de nivel sunt furnizate neasamblate pentru a facilita transportul și depozitarea. Componentele (baza și tija) sunt furnizate în ambalaje separate: volum mai mic luat și o protecție mai bună împotriva zgârieturilor și murdăriei.

Pentru a comanda baze și tije separat, a se vedea:

• tabelul combinațiilor posibile baze / tije filetate

• codurile pentru  Baze

• codurile pentru  Tije filetate

Date tehnice și instrucțiuni pentru selecție

Valoarea maximă pentru sarcina statică afișată în tabel indică sarcina statică pentru o sarcină specifică de 0,4 N/m² la care poate fi supus elementul de amortizare pentru o absorbție optimă a vibrațiilor.

Tabelul indică și valorile (l₂) pentru deformarea elastică cu o încărcare de max. 0,6 N/mm² în cazul unei sarcini dinamice.

Eficiența amortizării depinde de raportul dintre frecvența perturbatoare a echipamentului și frecvența naturală a piciorului de amortizare.

Frecvența naturală a bazei depinde de material, de geometrie și de sarcina specifică [N/mm²] la care este supusă.

Sarcina specifică este obținută prin împărțirea sarcinii aplicate la aria de sprijin a elementului de amortizare.

După ce se cunoaște sarcina specifică se poate obține frecvența naturală a piciorului din graficul din figura 1.

Amortizarea începe când raportul dintre frecvența perturbărilor echipamentului și frecvența naturală a piciorului de amortizare este mai mare de √2. Cu cât este mai mare diferența dintre frecvența perturbatore a echipamentului și frecvența naturală a piciorului, cu atât este amortizarea mai mare (a se vedea figura 2).

Exemplu:

• Sarcina preconizată pe picior = 150 N

• Sarcina specifică LS.VA-32 = 150/239 = 0,63 N/mm²

• Sarcina specifică LS.VA-40 = 150/452 = 0,33 N/mm²

• Prin urmare, se alege LS.VA-40 drept sarcină specifică a exemplului și este mai mică de 0,4 N/mm², care reprezintă valoarea optimă de amortizare.

• Dacă în graficul din figura 1 se introduce o sarcină specifică de 0,33 N/mm²se obține o frecvență naturală de 26 Hz (LS.VA-40 curbă).

• Dacă în graficul din figura 2 se introduce 26 Hz, piciorul ales începe să amortizeze frecvențele mai mari de 32 Hz.Pentru o frecvență a echipamentului de 61 Hz se obține o amortizare de 69%.Pentru o frecvență a echipamentului de 85 Hz se obține o amortizare de 92%.





Accesorii la cerere

NT.: Piuliță din oțel inoxidabil sau oțel zincat AISI 304.
