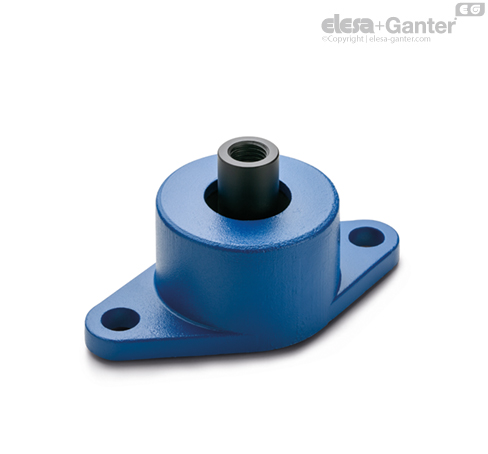

Specificații principale
Corp flanșă
Aluminiu vopsit cu email pe bază de nitroceluloză, de culoare albastră RAL 5010.
Butuc filetat
Oțel acoperit, negru.
Corp central de amortizare a vibrațiilor
Cauciuc NBR.
Duritate 30, 50, 60 Shore A ±5.
Informații generale
Caracteristici și aplicații
Acestea sunt utilizate în general pentru izolarea vibrațiilor puternice, unde este necesară rezistența la tensiune și compresie.
Vibrațiile pot provoca:
- funcționarea defectuoasă și reducerea duratei de viață a mașinii și/sau a celor adiacente;
Folosite în special pentru utilizarea cu mașini-unelte, prese pentru modelarea materialelor plastice, mașini speciale și absorbția șocurilor.
A se vedea Amortizoare de vibrații de înaltă performanță - Caracteristici și criterii de selecție.
Curbele de deviație prezentate în grafice au fost obținute prin teste experimentale statice care adoptă valori medii.
Valorile reale pot varia cu aproximativ ±10% față de cele prezentate în grafic.
| Descriere | Rezistență la compresiune | Rezistența la forța axială |
Sarcină minimă
[N] | Încărcare max.
[N] | Deformare minimă
[mm] | Deviație
[mm] | Sarcină minimă
[N] | Încărcare max.
[N] | Deformare minimă
[mm] | Deviație
[mm] |
| AVG-50-30 | 300 | 1600 | 1 | 3.5 | 300 | 1400 | 1 | 3 |
| AVG-50-50 | 450 | 2580 | 1 | 3.5 | 450 | 2200 | 1 | 3 |
| AVG-50-60 | 750 | 4300 | 1 | 3.5 | 750 | 3900 | 1 | 3 |
| AVG-75-30 | 400 | 2500 | 1 | 6 | 400 | 2700 | 1 | 6 |
| AVG-75-50 | 600 | 4000 | 1 | 6 | 600 | 4500 | 1 | 6 |
| AVG-75-60 | 800 | 5000 | 1 | 6 | 800 | 6500 | 1 | 6 |
| AVG-90-30 | 140 | 4800 | 1 | 6.5 | 140 | 2900 | 1 | 6.5 |
| AVG-90-50 | 240 | 8100 | 1 | 6.5 | 240 | 4400 | 1 | 6.5 |
| AVG-90-60 | 500 | 17500 | 1 | 6.5 | 500 | 8800 | 1 | 6.5 |
Sarcina minimă este valoarea sub care amortizorul de vibrații nu este capabil să izoleze vibrațiile, deoarece ar fi prea rigid.
Sarcina maximă este valoarea dincolo de care poate apărea un o defecțiune care compromite funcționalitatea amortizorului de vibrații.
Deviația minimă este compresia amortizorului de vibrații corespunzător sarcinii minime.
Deviația maximă este compresia amortizorului de vibrații corespunzător sarcinii maximă.
