NDE.T
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Tehnopolimer pe bază de poliamidă (PA), culoare neagră, finisaj mat.
DIN 934 piulițe din oțel zincat (incluse în livrare).

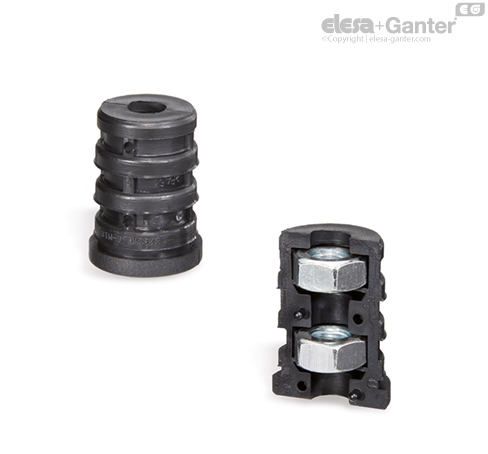

Cele două jumătăți ale piesei din capăt au pini de referință care au găuri conjugate. Sunt prevăzute două cavități în interiorul capacului de capăt pentru reține două piulițe hexagonale DIN 934.
Mulțumită formei conice a cavității, piesa de capăt exercită o presiune asupra pereților interiori ai tubului datorită strângerii piulițelor, asigurând astfel rezistența la tracțiune a ansamblului.
Nivelul rezistenței la tracțiune depinde de toleranțele dimensionale ale tubului, de starea suprafețelor interioare ale tubului și de cuplul de strângere aplicat.
Capacul permite îmbinarea tuburilor rotunde cu alte elemente sau instalarea de roți sau elemente de nivelare cu piuliță de blocare. Instalarea unui element de nivelare simplu nu permite extinderea capacului din capăt: pentru acest tip de aplicații, utilizarea NDL.T capacelor terminale reprezintă o alternativă mai bună.
Asamblarea poate fi realizată prin simpla introducere a piesei de capăt în interiorul tubului, fără a fi nevoie de șuruburi sau alte elemente de fixare.
Capac fără piulițe sau asamblat cu o singură piuliță DIN 934.
