RTE

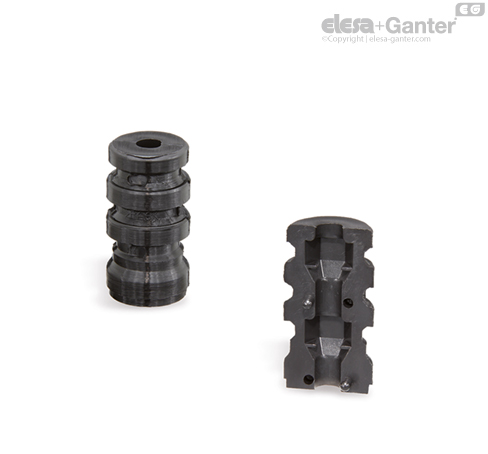

Conectori cu expandare pentru tuburi rotunde

Caracteristici și aplicații

Cele două jumătăți ale conectorului sunt conectate între ele prin intermediul unor pini care au găuri conjugate. Două cavități din interiorul conectorului sunt prevăzute pentru a cuprinde un șurub cu cap hexagonal sau o piuliță hexagonală. Datorită formei conice a cavității, conectorul exercită o presiune asupra pereților interiori ai ţevii, ca urmare a strângerii șurubului sau a piuliței, asigurând astfel rezistența la tracțiune a conexiunii. Nivelul de rezistență la tracțiune depinde de toleranțele dimensionale ale ţevii, de rugozitatea suprafețelor interioare ale ţevii și de cuplul de strângere aplicat.

Conectorul permite îmbinarea ţevilor rotunde între ele sau cu alte elemente.

Asamblarea poate fi realizată prin simpla poziționare a conectorului, presându-l în interiorul profilului, fără a fi nevoie de șuruburi sau alte elemente de fixare.

Asamblarea conectorului cu ţeava

Poate fi realizat ca o alternativă cu:

• Șurub cu locaș hexagonal DIN 933 cu dimensiunea conform tabelului.
• Piuliță hexagonală DIN 934 cu dimensiune conform tabelului.
• Piuliță cu autoblocare hexagonală DIN 985 de dimensiuni conform tabelului

Variante speciale la cerere

Conector asamblat cu piuliță sau șurub.
