Specificații principale
Corp
Tehnopolimer pe bază de acetal (POM), de culoare neagră, finisaj mat, rezistență ridicată la raze UV.
Mâner
SUPER-tehnopolimer pe bază de poliamidă armată cu fibre de sticlă (PA), de culoare neagră, finisaj mat, rezistență ridicată la raze UV.
Arc din oțel inoxidabil AISI 316.
Pin rotativ din oțel inoxidabil AISI 316.
Inserție de fixare
SUPER-tehnopolimer pe bază de poliamidă armată cu fibre de sticlă (PA), de culoare neagră, finisaj mat, rezistență ridicată la raze UV.
Șuruburi auto-filetante din oțel inoxidabil AISI 316 cu Ø 3,5 (incluse la livrare).
Execuții standard
- MRH.80-6: montaj pe panouri cu o grosime maximă de 6 mm.
- MRH.80-12: montaj pe panouri tip sandwich cu grosimea între 6 mm și 12 mm.
Informații generale
Caracteristici și aplicații

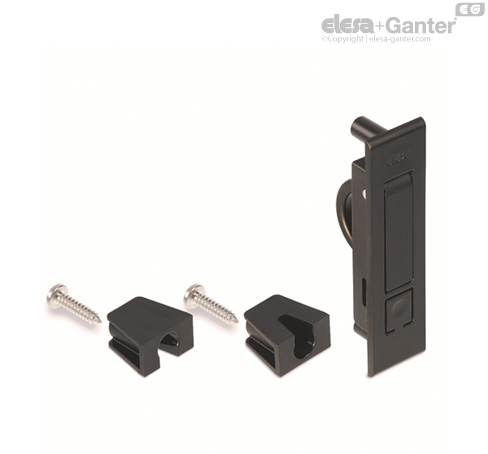

Mânerul MRH este complet încastrat.
Prin apăsarea butonului retractabil, mânerul va ieși din carcasa sa, datorită unui mecanism de blocare, care permite deschiderea panourilor de închidere, a sertarelor etc.
Date tehnice

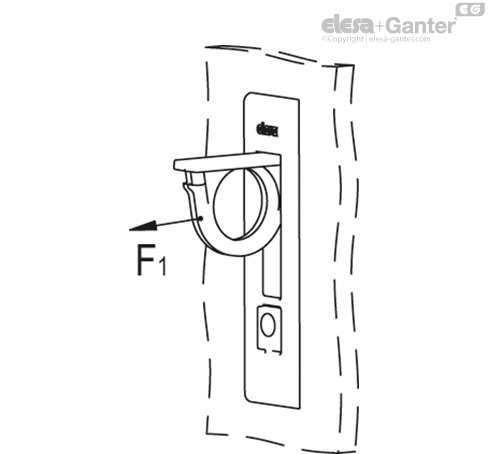

Rezistența la tracțiune: valorile F1 indicate în tabel au fost obținute în timpul testelor de rupere efectuate în condițiile de testare indicate în figura cu temperatura ambiantă.
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Găuriți locul în care urmează să fie montat mânerul în funcție de dimensiunile șablonului.
- Îndepărtați toate bavurile găurii înainte de a monta mânerul.
- Introduceți corpul mânerului complet în gaură.
- Introduceți inserția de fixare utilizând șuruburile auto-filetante (incluse la livrare) până când nu mai poate înainta. Cuplul de strângere sugerat este 1 Nm.
