Specificații principale
Material

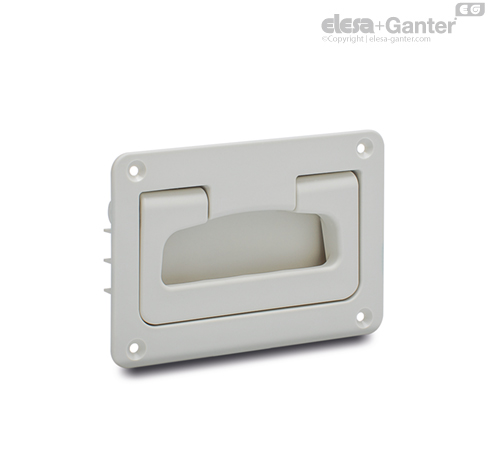

Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare albă, similar cu RAL 9002, finisaj mat.
Execuții standard
Găuri de trecere pentru șuruburi cu cap înecat M4 sau M5 (nu sunt furnizate).
Pin de rotație și arcuri de revenire
Știft din oțel inoxidabil AISI 303, arcuri din oțel inoxidabil AISI 302.
Informații generale
Date tehnice

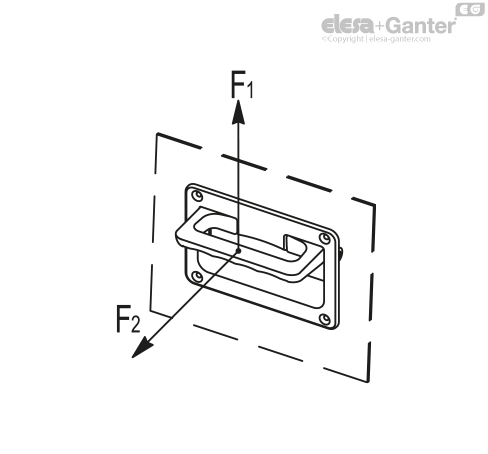

Valorile rezistenței la ridicare (F1) și ale rezistenței la tracțiune (F2) indicate în tabel sunt rezultatul unei deformări permanente cu ajutorul unui echipament dinamometric adecvat, în condițiile de încercare indicate în figura cu temperatura ambiantă.
Instrucțiuni de utilizare
Instrucțiuni de asamblare
Găuriți locul în care urmează să fie montat mânerul în funcție de dimensiunile șablonului.
| | x | y | f1 | f2 |
| MPR.141 | 135+0.2 | 65+0,2 | 118+/-0,1 | 79+/-0,1 |
| MPR.167 | 158-0.2 | 86-0,2 | 141+/-0,1 | 98+/-0,1 |
