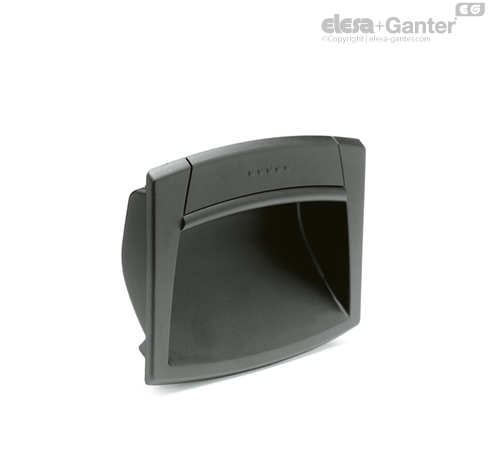

EPR-PF-IP

Mânere încastrate, cu garnitură de etanșare

Ergonomie și design

Un design modern datorită formei compacte. Profilul intern al cavității oferă o prindere sigură, confortabilă și ergonomică.

Caracteristici

Prezența garniturii asigură protecția împotriva picăturilor de apă și prafului.

Date tehnice

Valorile rezistenței la ridicare (F1) și extragere (F2) raportate în tabel sunt rezultatul testelor de laborator efectuate cu mânere asamblate pe panouri din tablă întărită cu grosimea = 1,5 mm (întărită în scopul încercării).



Instrucțiuni de asamblare

• Găuriți locul în care urmează să fie montat mânerul în funcție de dimensiunile șablonului.

• Îndepărtați toate bavurile găurii înainte de a monta mânerul.

• Montați partea superioară a mânerului în carcasă (Fig. 1).

• Apăsați pe partea inferioară până când mânerul este complet fixat (Fig. 2).
