Specificații principale
Material

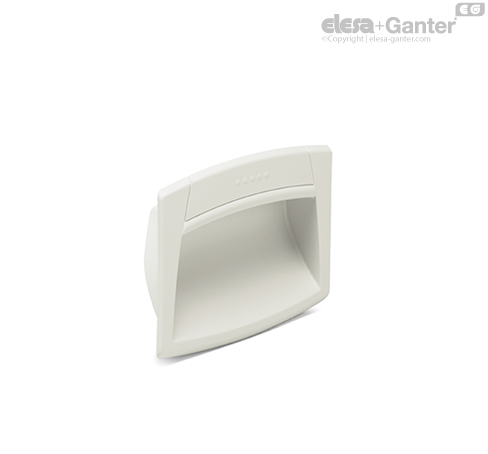

Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare albă, similar cu RAL 9002, finisaj mat.
Execuții standard
Montare prin clipsare (a se vedea Instrucțiunile de asamblare).
Informații generale
Ergonomie și design
Un design modern datorită formei compacte. Profilul intern al cavității oferă o prindere sigură, confortabilă și ergonomică.
Garnitura EPR-PF CLEAN de culoare albă este potrivită în special pentru aplicații pe echipamente medicale și spitalicești și pentru mașini de procesare a alimentelor.
Date tehnice
Valorile rezistenței la ridicare (F1) și extragere (F2) raportate în tabel sunt rezultatul testelor de laborator efectuate cu mânere asamblate pe panouri din tablă întărită cu grosimea = 1,5 mm (întărită în scopul încercării).
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Găuriți locul în care urmează să fie montat mânerul în funcție de dimensiunile șablonului.
- Îndepărtați toate bavurile găurii înainte de a monta mânerul.
- Montați partea superioară a mânerului în carcasă (Fig. 1).
- Apăsați pe partea inferioară până când mânerul este complet fixat (Fig. 2).
| s | EPR.90-PF | EPR.110-PF | EPR.120-PF |
| x | y | x | y | x | y |
| 0.7 | 85 +0.2 | 34.9 ±0.1 | 100 ±0.2 | 49.7 ±0.1 | 107.5 +0.2 | 70.5 ±0.1 |
| 1 | 85 +0.2 | 35.1 ±0.1 | 100.2 ±0.2 | 50 ±0.1 | 107.5 +0.2 | 70.8 ±0.1 |
| 1.5 | 85 +0.2 | 36.1 ±0.1 | 100 ±0.2 | 50.4 ±0.1 | 107.5 +0.2 | 71.2 ±0.1 |
| 2 | 85 +0.2 | 36.1 ±0.1 | 100 ±0.2 | 50.7 ±0.1 | 107.5 +0.2 | 71.5 ±0.1 |
| 2.2 | 85 +0.2 | 36.1 ±0.1 | 100 ±0.2 | 50.7 ±0.1 | 107.5 +0.2 | 71.5 ±0.1 |
