Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare albă, similar cu RAL 9002, finisaj mat.
Execuții standard
Montare prin clipsare (a se vedea Instrucțiunile de asamblare).
Informații generale
Caracteristici și aplicații

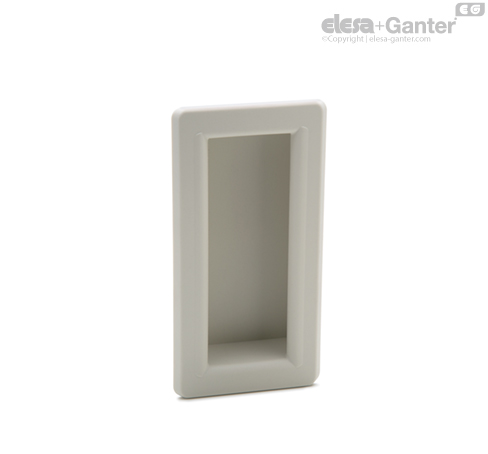

Mânerele încastrate bidirecționale ERB-PF-CLEAN sunt adecvate pentru deschiderea și închiderea ușilor glisante. Ergonomia cavității oferă o prindere sigură și confortabilă.
ERB-PF-CLEAN de culoare albă este potrivită pentru aplicații pe echipamente medicale și spitalicești și mașini de procesare a alimentelor.
Date tehnice

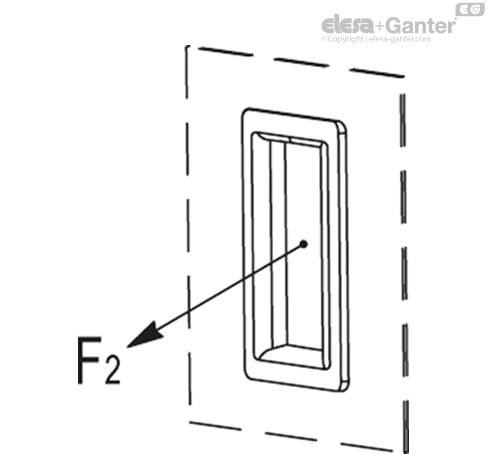

Valorile rezistenței la smulgere (F2) raportate în tabel sunt rezultatul testelor de laborator efectuate cu mânerul asamblat pe un panou cu o grosime de 1,5 mm, rigidizat în scopuri de testare.
Instrucțiuni de utilizare
Instrucțiuni de asamblare

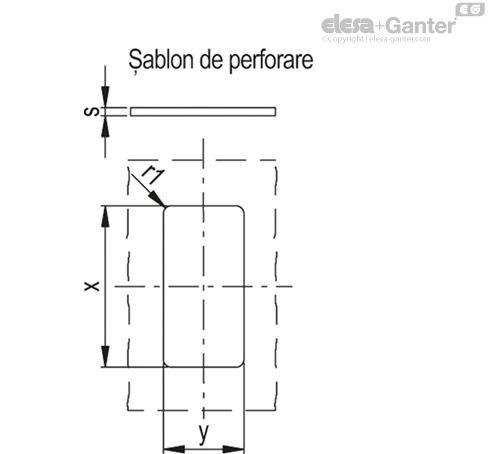

- Găuriți locul în care urmează să fie montat mânerul în funcție de dimensiunile șablonului.
- Îndepărtați toate bavurile găurii înainte de a monta mânerul.

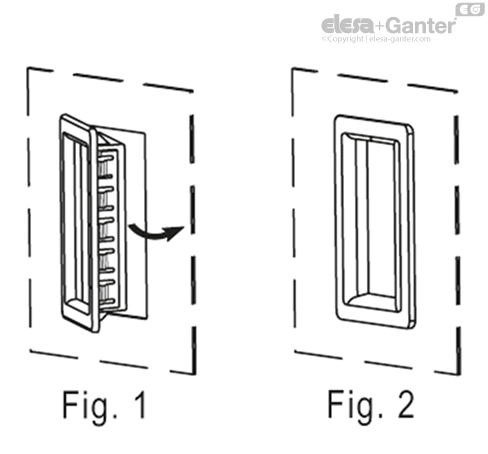

- Montați partea laterală a mânerului cu dinții fixați în carcasă (Fig. 1).
- Apăsați pe partea opusă (dinți elastici) până când mânerul este complet fixat (Fig. 2).
| S | X | Y |
| 0,7 - 1 | 105,3 +0,2 | 51,5 + 0,2 |
| >1 - 1,5 | 105,3 +0,2 | 51,7 + 0,2 |
| >1,5 - 2,2 | 105,3 +0,2 | 52,0 + 0,2 |
