Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare gri-negru, finisaj mat.
Execuții standard
Montare prin clipsare (a se vedea Instrucțiunile de asamblare).
Informații generale
Caracteristici și aplicații

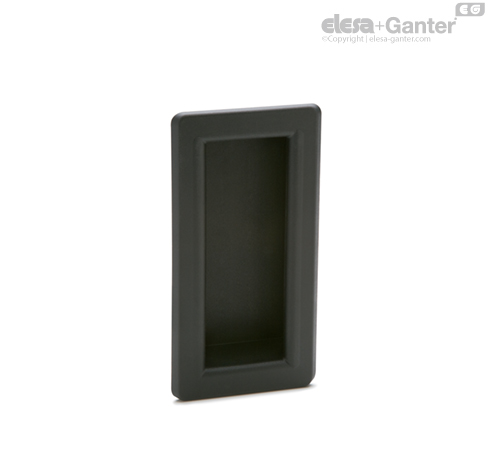

Mânerele încastrate bidirecționale ERB-PF sunt adecvate pentru deschiderea și închiderea ușilor glisante. Ergonomia cavității oferă o prindere sigură și confortabilă.
Date tehnice
Valorile rezistenței la smulgere (F2) raportate în tabel sunt rezultatul testelor de laborator efectuate cu mânerul asamblat pe un panou cu o grosime de 1,5 mm, rigidizat în scopuri de testare.
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Găuriți locul în care urmează să fie montat mânerul în funcție de dimensiunile șablonului.
- Îndepărtați toate bavurile găurii înainte de a monta mânerul.
- Montați partea laterală a mânerului cu dinții fixați în carcasă (Fig. 1).
- Apăsați pe partea opusă (dinți elastici) până când mânerul este complet fixat (Fig. 2).
| S | X | Y |
| 0,7 - 1 | 105,3 +0,2 | 51,5 + 0,2 |
| >1 - 1,5 | 105,3 +0,2 | 51,7 + 0,2 |
| >1,5 - 2,2 | 105,3 +0,2 | 52,0 + 0,2 |
