Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare gri-neagră, finisaj mat.
Buton de comandă
Tehnopolimer albastru deschis, finisaj lucios.
Capace
Tehnopolimer, culoare gri-negru, finisaj mat. Furnizat asamblat, detașabil cu o șurubelniță.
Execuții standard
Butuci din alamă, găuri înfundate filetate.

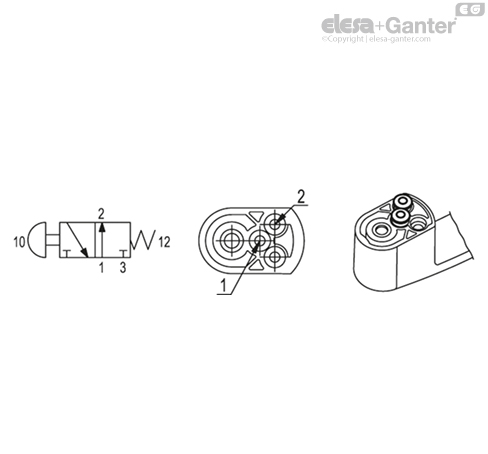

- EBR-PN-3/2-NO: valva pneumatică este normal închisă. Acționarea butonului oprește trecerea aerului.
- EBR-PN-3/2-NC: valva pneumatică este normal închisă. Acționarea butonului deschide trecerea aerului.
- EBR-PN-5/2: acționarea butonului comută canalul de ieșire a aerului, între cele două canale disponibile.
Informații generale
Funcționare
Mânerul este livrat cu cuplaje rapide pentru montarea directă a unui tub Ø 4 mm pentru dispozitive pneumatice.
Mânerul permite acționarea directă a unui actuator pneumatic cu o singură acțiune (execuție 3.2) sau cu dublă acțiune (execuție 5.2). Forța care se aplică butonului pentru acționarea acționării este independentă de presiunea de funcționare.
Mânerul este deja configurat cu funcția de descărcare a camerei de presiune.
Mânerul EBR-PN poate fi asamblat cu mânerul neutru EBR.
| Caracteristici tehnice |
|---|
| Mediu de funcționare | Aer filtrat |
| Presiune de funcționare | 2 ÷ 10 bar |
| Temperatura de funcționare | -20 ° ÷ +80 °C: aer uscat 0 ° ÷ +80 °C: aer lubrifiat |
| Debit de curgere normal | 130 Nl/min (6 bari, evacuare liberă) |
| Forță de acționare | 25 N (independent de presiunea de funcționare) |
| Pasaj de aer cu diametru nominal | Ø 2,5 mm |
Date tehnice
Forța de tracțiune și rezistența la impact: valorile F1, F2, L1 și L2 indicate în tabel au fost obținute în timpul încercărilor de rupere efectuate cu echipamentul dinamometric corespunzător în condițiile de încercare indicate în figură, la temperatura ambiantă.
