ADT

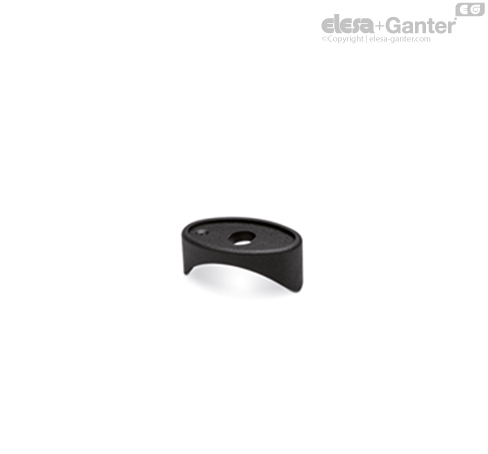

Adaptoare pentru asamblarea pe tuburile mânerelor M.643-FM

Caracteristici și aplicații

Adaptoarele permit montarea mânerelor M.643-FM pe tuburi rotunde cu un diametru cuprins între 28,6 mm și 32 mm.

Montaj

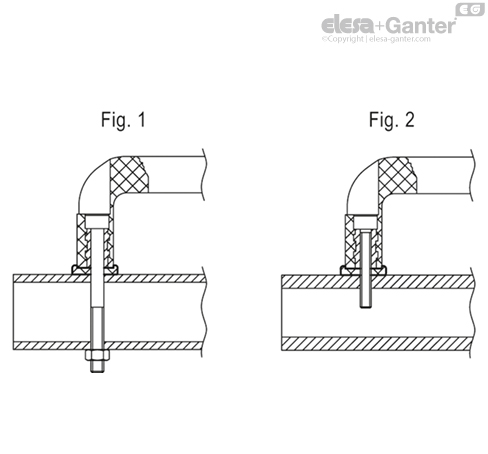

• Gaură de trecere simplă care trece prin tub și o piuliță pe partea exterioară (Fig.1).

• Gaură filetată în peretele tubului pentru tuburi cu grosimea > 2mm (Fig.2).



Date tehnice

Forța de tracțiune și rezistența la șoc: valorile F1, F2, L1 și L2 raportate în tabel sunt rezultatul încercărilor la rupere efectuate cu echipamentul dinamometric corespunzător în condițiile de încercare indicate în figura cu temperatura ambiantă.
