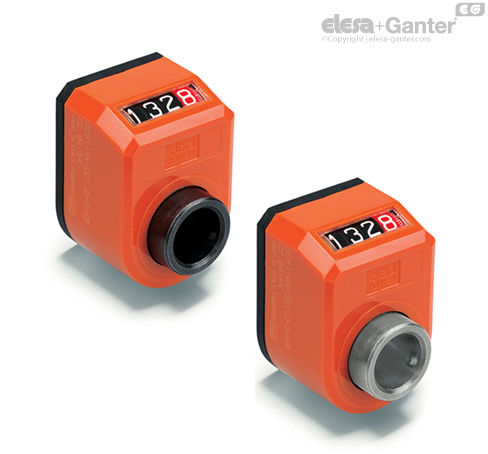

DD51

Indicatoare de poziție digitale

Caracteristici și aplicații

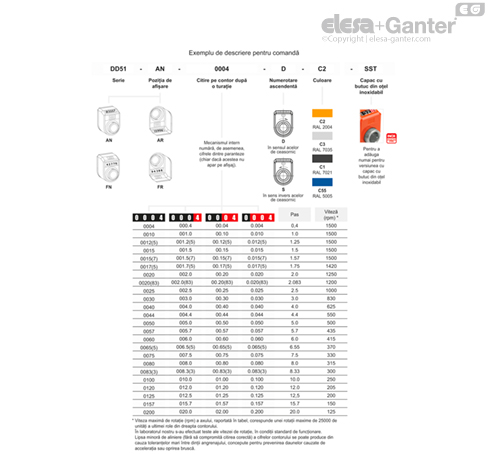

Indicatoarele digitale de poziție cu acționare directă pot fi asamblate pe axe în orice poziție pentru a da o citire directă a poziționării unei componente a utilajului. Acestea sunt potrivite și pentru aplicații acționate de motor (a se vedea „Exemplu de descriere pentru comandă”).

Ergonomie și design

Indicator de rotație compact, cifre proiectate ergonomic pentru citire rapidă. Lizibilitatea contorului este mărită de vizor.

Variante speciale la cerere

• Citiri speciale după o rotație.
• Carcasă în culori diferite.
• Indicatoare digitale de poziție complet sigilate cu clasă de protecție IP 67, consultați tabelul EN 60529 cu bucșă din alamă, cu inel de etanșare dublu, in interiorul cavității posterioare a bazei.

LB- dispozitiv de blocare

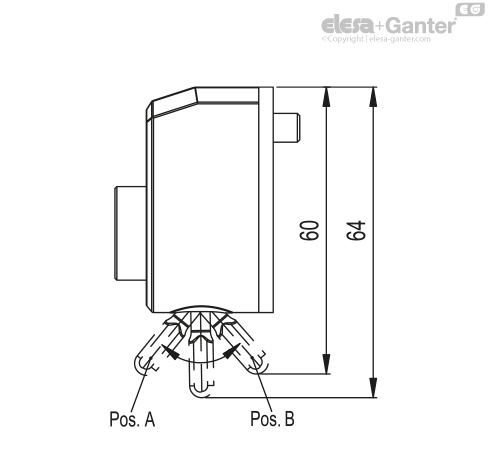

Indicatoarele de poziție DD51-LB suntproiectate să blocheze axul pe care sunt montate, pentru a evita riscul de modificare accidentală a reglajului din cauza vibrațiilor. Pentru a bloca sau debloca rotația axului, este suficient să mutați maneta, în poz. A - ax deblocat, în poz. B - ax blocat.

Dispozitivul special este foarte rezistent la uzură și funcționează perfect în timp.

Pentru a comanda indicatorul cu blocare arbore adăugați indicele –LB după cod și descriere (de ex. CE.84101-LB DD51-AN-00.50-D-C3-LB).



Instrucțiuni de asamblare

1. Faceți o gaură de Ø 6 x 10 mm în corpul mașinii, la o distanță centrală de 22 mm de la ax pentru a se potrivi cu pinul de referință posterior.
2. Aduceți arborele în poziția de pornire sau de referință.
3. Montați indicatorul de rotație adus la zero pe ax și asigurați-vă că pinul de referință se potrivește în orificiu.
4. Fixați bucșa de ax prin strângerea șurubului cu locaș hexagonal și cap concav, conform UNI 5929-85.



Accesorii la cerere (se vor comanda separat)

• MDX-51: buton tehnopolimer pe bază de poliamidă (PA).

• RB51: manșoane reductoare din oțel brunat.
• RB51-SST: manșoane reductoare din oțel inoxidabil AISI 304.

• BSA-N51: baze din aliaj de zinc turnat sub presiune pentru blocarea axului, acoperire cu rășină epoxilică, culoare neagră, finisaj mat (a se vedea tabelul). Mâner reglabil GN 302.1. Bazele de blocare BSA-N51 permit o blocare ușoară și rapidă a axelor, după poziționarea acestora. Sunt echipate cu un orificiu de Ø 6,1 mm pentru a se potrivi cu pinul de referință al indicatorului. Mânerul poate fi montat fie pe partea dreaptă, fie pe partea stângă. Bazele pot fi montate pe utilaj prin intermediul a două șuruburi cu cap cilindric M4 (nu sunt incluse în comandă).

• BS51: placă distanțier tehnopolimer pe bază de poliamidă (PA), armată cu fibră de sticlă (cod CE.85900).
