Specificații principale
Baza și carcasa
Tehnopolimer pe bază de poliamidă (PA) de înaltă rezistență.
Bază neagră.
Carcasă în următoarele culori:
- C2: portocaliu RAL 2004, finisaj lucios.
- C3: gri RAL 7035, finisaj lucios.
- C1: gri închis RAL 7021, finisaj lucios.
- C55: albastră RAL 5005, finisaj lucios.
Sudarea cu ultrasunete dintre bază și carcasă previne separarea și evită pătrunderea prafului.
Fereastră
Tehnopolimer transparent pe bază de poliamidă (PA-T), turnat peste carcasă cu o etanșare perfectă. Rezistent la solvenți, uleiuri, grăsimi și alți agenți chimici (evitați contactul cu alcoolul în timpul operațiunilor de curățare).
Afișaj

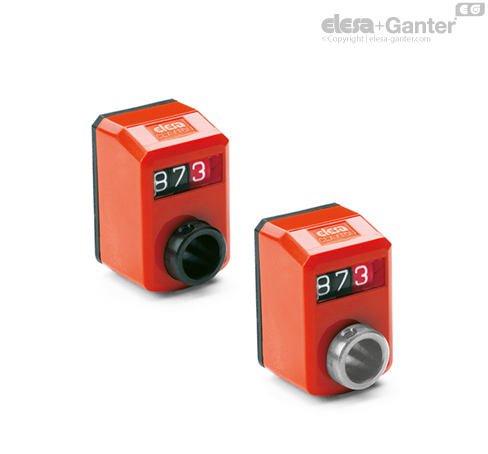

Indică deplasarea mecanismului controlat de axă din poziția de pornire (0).
Contorul cu role cu trei cifre. Cifrele rolelor roșii arată valorile zecimale.

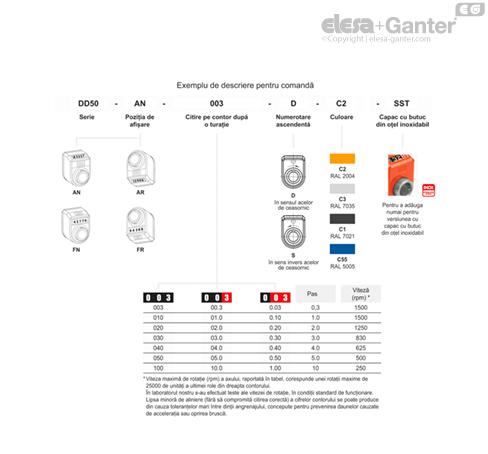

Afișajul poate fi în poziții diferite (consultați „Exemplu de descriere pentru comandă”).
- ANafișaj înclinat, contor în poziție superioară.
- AR: afișaj înclinat, contor în poziție inferioară.
- FN: afișaj frontal, contor în poziție superioară.
- FR: afișaj frontal, contor în poziție inferioară.
Garnitură de etanșare interioară
Garnitură inelară din cauciuc sintetic BNR, între carcasă și butuc.
Garnitură etanșare spate
Spumă de polietilenă, inclusă în livrare.
Execuții standard
Bucșă cu gaură Ø 10 mm H7, montată pe ax prin intermediul unui șurub cu locaș hexagonal și cap concav, inclus în livrare.
- DD50: butuc din oțel brunat.
- DD50-SST: butuc din otel inoxidabil AISI 303.
Direcție de rotație
- D: în sensul acelor de ceasornic. Creșterea valorilor cu rotirea în sensul acelor de ceasornic a butucului.
- S: în sensul invers al acelor de ceasornic. Creșterea valorilor cu rotația în sensul invers al acelor de ceasornic a butucului.
Greutate
22 grame.
Informații generale
Ergonomie și design
Indicator de rotație compact, cifre proiectate ergonomic pentru citire rapidă. Lizibilitatea contorului este mărită de vizor.
Caracteristici și aplicații
Indicatoarele de poziție digitale cu acționare directă pot fi asamblate pe axe în orice poziție pentru a da o citire directă a poziționării unei componente a utilajului. Acestea sunt potrivite și pentru aplicații acționate de motor (a se vedea mai jos „Exemplu de descriere pentru comandă”).
Variante speciale la cerere
Variante speciale la cerere
- Citiri speciale după o rotație.
- Carcasă în culori diferite.
- Indicatoare digitale de poziție complet sigilate cu clasă de protecție IP 67, consultați tabelul EN 60529 cu bucșă din alamă, cu inel de etanșare dublu, in interiorul cavității posterioare a bazei.
Instrucțiuni de asamblare
Instrucțiuni de asamblare
- Faceți o gaură de Ø 6 x 10 mm în corpul mașinii, la o distanță centrală de 18 mm de la ax pentru a se potrivi cu pinul de referință posterior.
- Aduceți arborele în poziția de pornire sau de referință.
- Montați indicatorul de rotație adus la zero pe ax și asigurați-vă că pinul de referință se potrivește în orificiu.
- Fixați bucșa de ax prin strângerea șurubului cu locaș hexagonal și cap concav, conform UNI 5929-85.
