Specificații principale
Mâner
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat. Aripi de retenție din tehnopolimer pe bază de rășină acetală (POM).
Stator și rotor
Aliaj de zinc nichelat.
Mâner de închidere
Oțel zincat, grosime 2 mm.
Două chei.
Alamă nichelată.

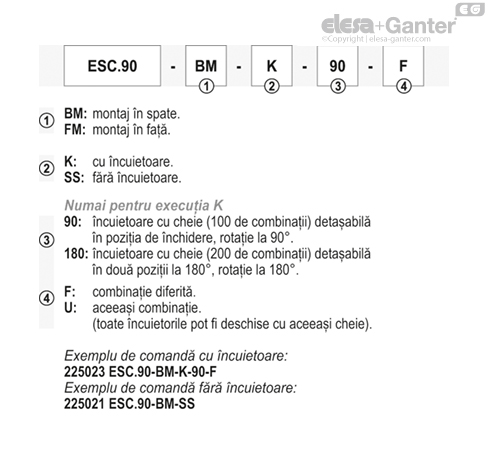

Execuții standard
Instrucțiuni de asamblare
Instrucțiuni de asamblare

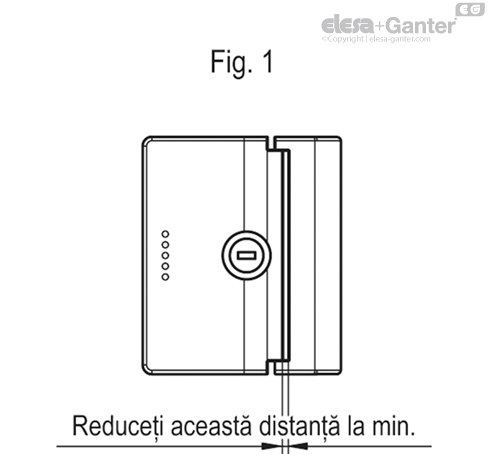

Pentru a asigura o rezistență corectă la deschidere (45 N atâta timp cât mânerul este asamblat în cele mai bune condiții), vă recomandăm să poziționați cele două elemente ale mânerului cât mai aproape posibil (Fig. 1) în timpul asamblării.

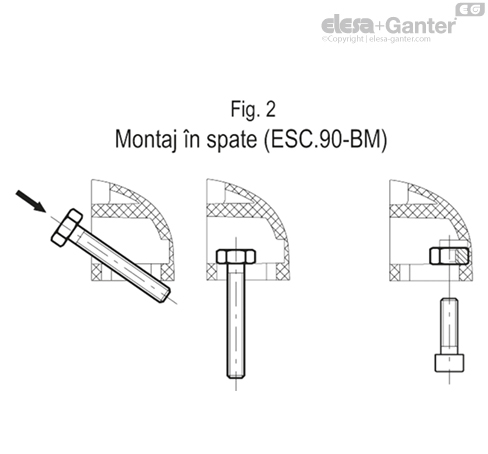

Montare posterioară cu ajutorul șuruburilor cu cap hexagonal M6 DIN 933 sau a piulițelor hexagonale M6 DIN 439B: așezați șurubul așa cum se arată în Fig. 2. Pentru a facilita asamblarea cu piulița, vă recomandăm să fixați inițial piulița așa cum se arată în desen.

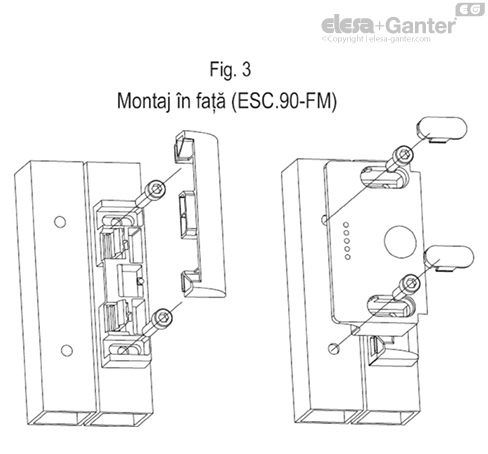

Montare frontală cu ajutorul șuruburilor cu cap cilindric M6: așezați tocul ușii și ușa prin aplicarea capacelor corespunzătoare care împiedică accesul la șuruburi (Fig. 3) (inviolabil).
Cuplu de strângere sugerat: 5 Nm.

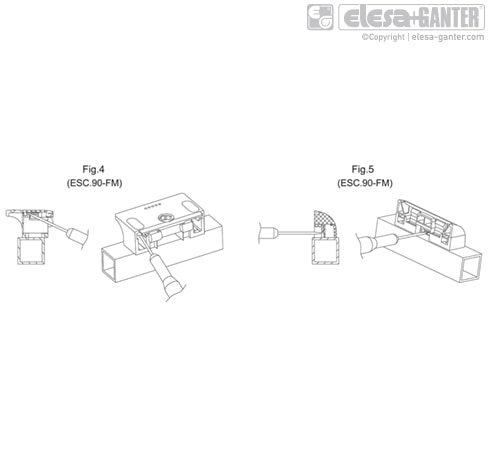

Capacele pot fi scoase cu o șurubelniță atât de pe ușă (Fig. 4), cât și de pe tocul ușii (Fig. 5), dar numai atunci când ușa este deschisă.
