Specificații principale
Corp cu mâner și element de cuplare
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare albă, similar cu RAL 9002, finisaj mat.
Corp central cu încuietoare
Tehnopolimer pe bază de rășină acetalică (POM), de culoare albă asemănătoare cu RAL 9002, finisaj mat.
Informații generale
Caracteristici și aplicații

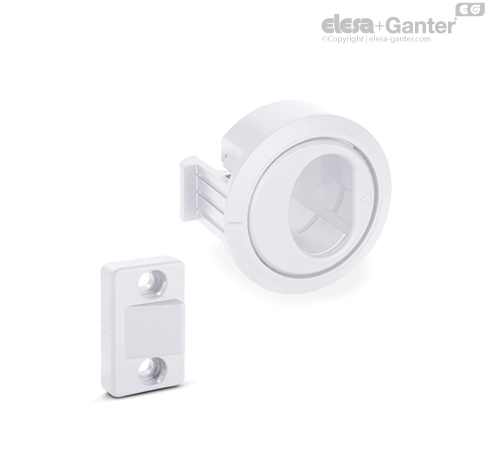

CMS-CLEAN integrează ambele funcții de mâner și închizătoare cu buton, într-un singur produs.
Ușa poate fi deschisă trăgând mânerul spre exterior în punctul de indexare triunghiular indicat.
Elementul de cuplare poate fi aplicat pe un cadru (Fig.1) sau pe un profil (Fig.2).
Deosebit de potrivit pentru utilizarea cu echipamente și mașini medicale și spitalicești pentru industria alimentară supuse, din motive de igienă, intervențiilor frecvente de curățare profundă.
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Găuriţi ușa urmând șablonul furnizat.
- Montați corpul mânerului în ușa forată.
- Asamblați corpul cu încuietoare pe corpul cu mâner, pe partea din spate a ușii până la capăt, și montați-l cu șuruburile din oțel inoxidabil AISI 316 (incluse la livrare).
- Dacă aveți un cadru, faceți două găuri în funcție de șablon. Pentru poziționarea corectă a elementului de cuplare în raport cu încuietoarea, trebuie aliniate crestăturile de referință de pe elementul de cuplare și de pe corpul cu mâner.
- Montați cupla pe cadru sau pe profil cu ajutorul șuruburilor cu cap cilindric M5 cu locaș hexagonal (nu sunt furnizate).
