Specificații principale
Corp cu mâner și element de cuplare
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat, rezistent la UV.
Corp central cu încuietoare
Tehnopolimer pe bază de rășină acetală (POM), culoare neagră, finisaj mat, rezistent la UV.
Informații generale
Caracteristici și aplicații

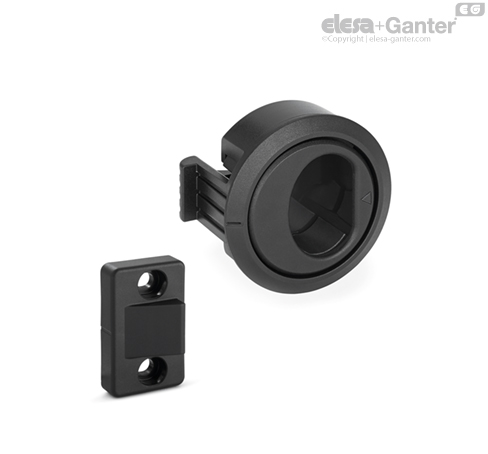

CMS integrează ambele funcții de mâner și blocare rapidă într-un singur produs.
Ușa poate fi deschisă trăgând mânerul spre exterior în punctul de indexare triunghiular indicat.

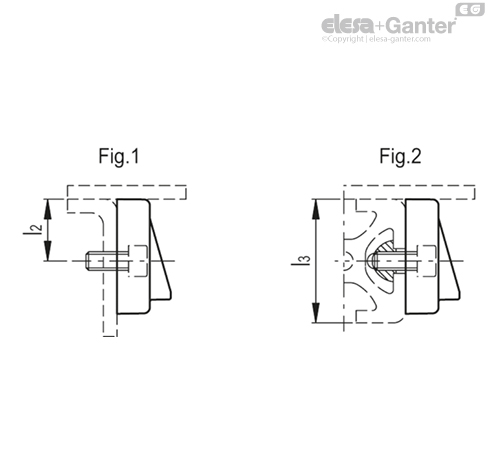

Elementul de cuplare poate fi aplicat pe un cadru (Fig.1) sau pe un profil (Fig.2).
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Găuriţi ușa urmând șablonul furnizat.
- Montați corpul mânerului în ușa forată.
- Asamblați corpul cu zăvorul pe corp cu mânerul din partea din spate a ușii până la capăt și montați-l cu șuruburi autofiletante din oțel inoxidabil (incluse în livrare).
- Dacă aveți un cadru, faceți două găuri în funcție de șablon. Pentru poziționarea corectă a elementului de cuplare în raport cu încuietoarea, trebuie aliniate crestăturile de referință de pe elementul de cuplare și de pe corpul cu mâner.
- Montați cupla pe cadru sau pe profil cu ajutorul șuruburilor cu cap cilindric M5 cu locaș hexagonal (nu sunt furnizate).
