GN 1460

Glisiere telescopice

Glisierele telescopice GN 1460 se montează pe verticală și în perechi. Atașamentul atinge ≈ 100 % din lungimea nominală l₁ (extensie completă).

Glisierele telescopice sunt distribuite în perechi. Acestea pot fi montate pe extensie atât pe stânga, cât și pe dreapta, datorită mecanismelor din dotare. Toate orificiile de fixare sunt ușor accesibile prin orificiile auxiliare. Sunt prezentate doar orificiile de fixare, dar pot exista și alte orificii din procesul de fabricație.

• Alte lungimi și spațieri ale găurilor
• Alte accesorii opționale

• Prezentare generală a tipurilor de glisiere telescopice

• Informații tehnice Glisiere telescopice
• Opțiuni și montaj Glisiere telescopice
• Informații despre montaj Glisiere telescopice
• Observații generale Glisiere telescopice
• Componente opționale Glisiere telescopice

• Caracteristici oțel inoxidabil

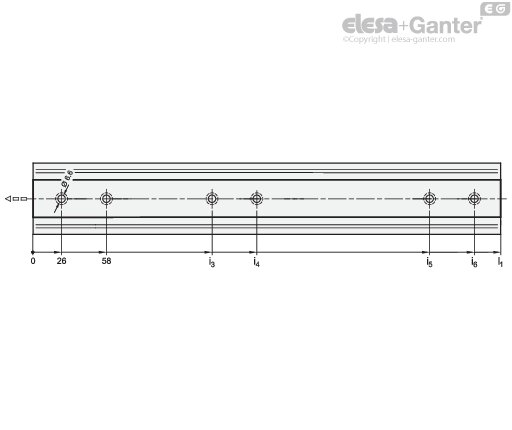

Găuri de montaj - culisare exterioară



Găuri de montaj - culisare interioară



l1	i3	i4	i5	i6
250	168	200	-	-
300	218	250	-	-
350	250	282	-	-
400	154	186	314	346
450	154	186	378	410
500	186	218	410	442
550	250	282	474	506
600	250	282	506	538
650	282	314	570	602
700	314	346	602	634
750	346	378	666	698
800	346	378	698	730

Șuruburi de montaj

Pentru ca forțele vizate de încărcare F_S să fie amortizate eficient pe structura adiacentă, trebuie folosite toate găurile de trecere ale glisierei exterioare și interioare.

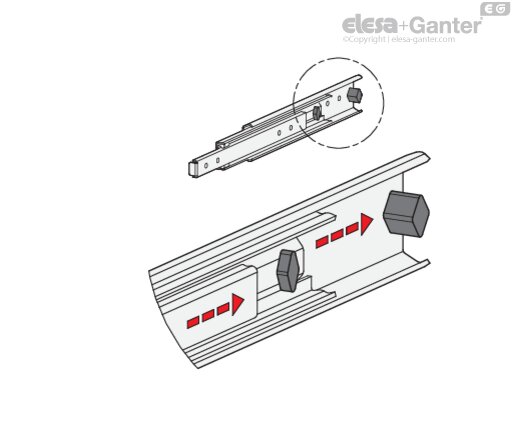

Opritoarele din cauciuc de tip F amortizează impactul culisării în capătul vizat. Această funcție diminuează apariția zgomotului și sporește durata de viață. Fixate pe glisiere într-un mod parțial ascuns, parțial vizibil, opritoarele îndeplinesc toate cerințele privind forma, materialul și duritatea.

Opritorul din cauciuc îndeplinește, de asemenea, o funcție de blocare în poziția de oprire din spate. Această caracteristică se observă printr-o ușoară rezistență la deschiderea și închiderea glisierului.

În cazul în care apar sarcini statice sau dinamice mai mari în direcția de extensie, acestea trebuie absorbite de elemente de oprire externe.



Modelul F dispune, în plus, de o funcție de detașare prin care glisierele de extensie pot fi separate complet unele de altele în zona glisierului central și a celui interior. Această funcție nu facilitează doar montajul. ci permite de asemenea și demontarea ușoară a extensiei: de exemplu, atunci când se efectuează lucrări de întreținere frecvente ale componentelor poziționate în spate.

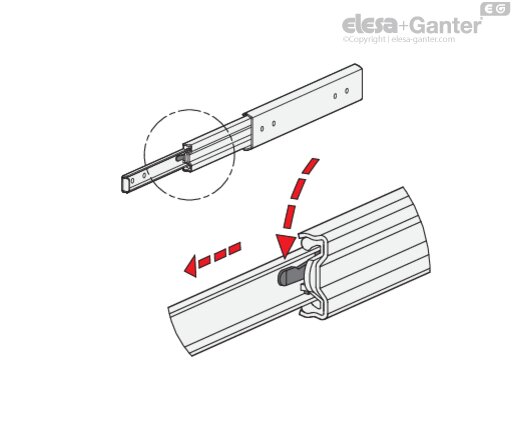

Glisiera telescopică poate fi detașată rapid și ușor în poziția extinsă prin acționarea manetei de eliberare, permițând scoaterea glisierei interioare din partea din față.

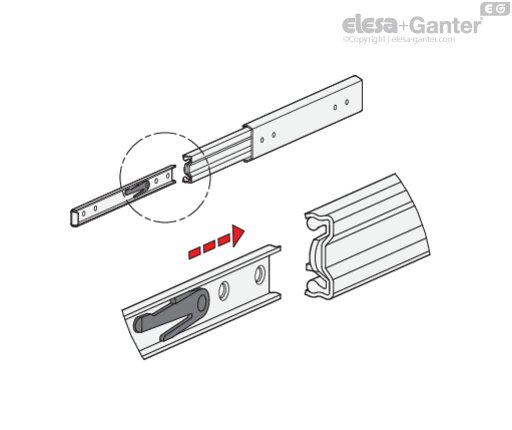

Pentru remontarea glisierelor, casetele cu bile trebuie deplasate în poziția din față. Apoi, glisiera interioară este introdusă până la opritorul din spate, unde se fixează automat.

Dispunerea protejată a mecanismului de eliberare împiedică detașarea accidentală a glisierului.
