Specificații principale
Material

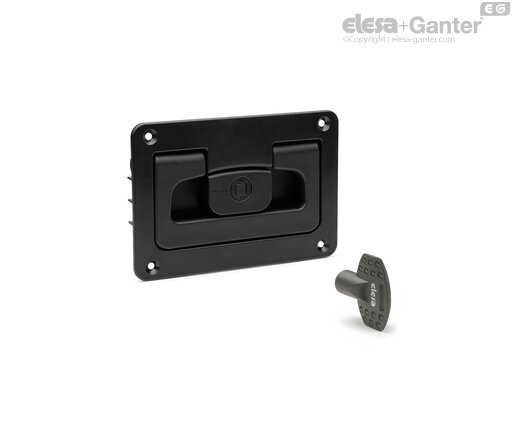

Corp cu găuri de trecere pentru șuruburi cu cap înecat plat și mâner; fabricat din tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră RAL 9005 (C9) sau gri RAL 7040 (C33), finisaj mat.
Cheie din tehnopolimer pe bază de poliamidă (PA), de culoare gri-negru.
Pin rotativ și arcuri de revenire
Pin și arcuri din oțel inoxidabil
Mecanism de blocare a mânerului
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare neagră sau gri.
Arc și șuruburi din oțel inoxidabil.
Încuietoare tip tablou electric (QE), canal de pană pătrat (Q).
Informații generale
Caracteristici și aplicații
Produsul este conceput pentru a preveni deschiderea accidentală a mânerului în situații în care ar putea reprezenta un obstacol, cum ar fi montajul pe podea.
Canalul de pană pătrat are un capac de protecție aliniat perfect cu suprafața, care previne acumularea de murdărie sau lichide.
Date tehnice
Valorile de rezistență la ridicare (F1), tracțiune (F2) și compresie (F3) enumerate în tabel au fost măsurate în timpul deformării permanente folosind un dispozitiv dinamometric dedicat, în condițiile de testare ilustrate și la temperatura camerei.
Instrucțiuni de utilizare
Instrucțiuni de utilizare

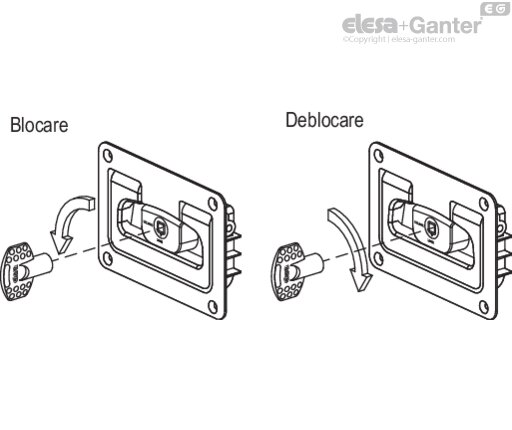

Blocare: cu mânerul în poziție închisă, introduceți cheia în fanta dedicată, aplicând o ușoară presiune și rotiți-o la 90° în sens invers acelor de ceasornic.
Deblocare: introduceți cheia în fanta dedicată, aplicând o ușoară presiune și rotiți-o la 90° în sensul acelor de ceasornic.
Instrucțiuni de asamblare

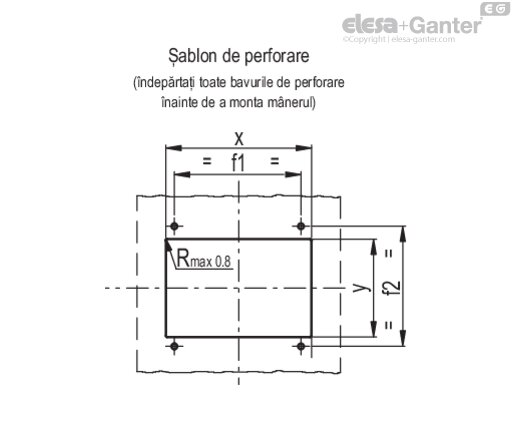

Găuriți panoul în funcție de dimensiunile șablonului.
| x | y | f1 | f2 |
| 135+0,2 | 65+0,2 | 118±0,1 | 79±0,1 |
