Specificații principale
Suport
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Cilindru șină de ghidare
Tehnopolimer ranforsat cu fibră de sticlă, culoare neagră, finisaj mat.
Execuții standard
Șurub cu ochi din oțel inoxidabil AISI 304.
Buton de strângere din tehnopolimer armat cu fibră de sticlă, culoare neagră, finisaj mat, cu hexagon de strângere cu cheie fixa din alamă nichelată și gaură filetată.
Șurub, piuliță și șaibă din oțel inoxidabil AISI 304 pentru fixarea cilindrului șinei de ghidare pe suport.
- SPR.V-A: cu buză inferioară.
- SPR.V-B: fără buză inferioară.
Informații generale
Caracteristici
Deosebit de potrivite atunci când poziționarea unghiulară și liniară trebuie să fie executată în două momente diferite, de exemplu atunci când distanța dintre ghidaje trebuie să fie setată mai frecvent decât unghiul.
Cuplul maxim de strângere pentru asamblarea șuruburilor 39 Nm.
Accesorii
Accesorii la cerere
DSG: distanțier pentru suportul șinei de ghidare, din tehnopolimer ranforsat cu fibră de sticlă, culoare neagră, finisaj mat.
Variante speciale la cerere
Variante speciale la cerere
Cilindru șină de ghidare din oțel inoxidabil AISI 304.

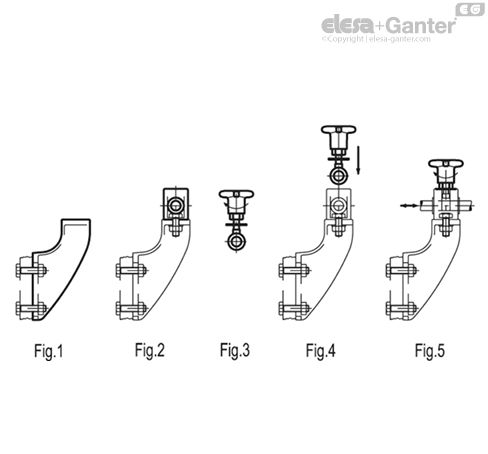

Instrucțiuni de asamblare
Instrucțiuni de asamblare
- Montați suportul șinei de ghidare (Fig. 1).
- Asamblați cilindrul șinei de ghidare pe suport, cu șurub, piuliță și șaibă (Fig. 2).
- Introduceți șaiba pe șurubul cu ochi și asamblați butonul (Fig. 3).
- Introduceți ochiul în carcasa cilindrului șinei de ghidare (Fig. 4).
- Introduceți ghidajul în gaura cilindrului șinei de ghidare. Setați poziția liniară și unghiulară și apoi fixați butonul (poziționare liniară) și piulița de fixare a cilindrului șinei de ghidare (poziționare unghiulară) (Fig. 5).
