Specificații principale
Suport
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Execuții standard
Șurub cu ochi și șaibă din oțel inoxidabil AISI 304.

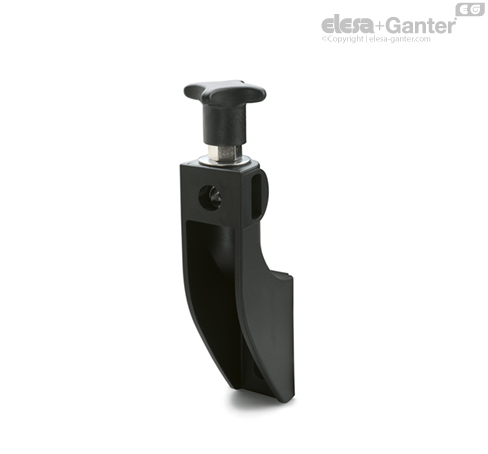

- SPF.V: cu buton de prindere din tehnopolimer armat cu fibră de sticlă, culoare neagră, finisaj mat, capăt hexagonal din alamă nichelată pentru prindere prin intermediul unei chei, gaură filetată.
- SPF.D: fără buton, cu piuliță de strângere din oțel inoxidabil AISI 304.
Informații generale
Caracteristici și aplicații
Deosebit de potrivite atunci când este necesară o poziționare liniară a șinei de ghidare.
Poziționarea verticală sau orizontală a șurubului cu ochi îmbunătățește ansamblul acolo unde este necesar.
Cuplul maxim de strângere pentru asamblarea șuruburilor 39 Nm.
Accesorii
Accesorii la cerere
DSG: distanțier pentru suportul șinei de ghidare, din tehnopolimer ranforsat cu fibră de sticlă, culoare neagră, finisaj mat.
Instrucțiuni de asamblare
Instrucțiuni de asamblare
- Montați suportul șinei de ghidare (Fig. 1).
- Introduceți șaiba pe șurubul cu ochi și înșurubați fie butonul, fie piulița (Fig. 2).
- Introduceți ochiul în carcasa sa, fie în poziție orizontală, fie în poziție verticală (Fig. 3).
- Introduceți pinul de ghidare în orificiul său de prindere, setați poziționarea liniară și apoi fixați-l (Fig. 4).
