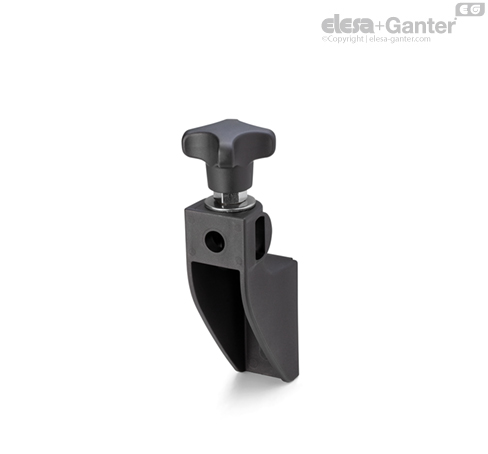

SPFS

Suporturi șină de ghidare scurte

Caracteristici și aplicații

Deosebit de potrivite atunci când este necesară o poziționare liniară a șinei de ghidare.

Poziționarea verticală sau orizontală a șurubului cu ochi îmbunătățește ansamblul acolo unde este necesar. Cuplu maxim de strângere pentru asamblarea șurubului 39 Nm.

Accesorii la cerere

DSG: distanțier pentru suportul șinei de ghidare, din tehnopolimer ranforsat cu fibră de sticlă, culoare neagră, finisaj mat.

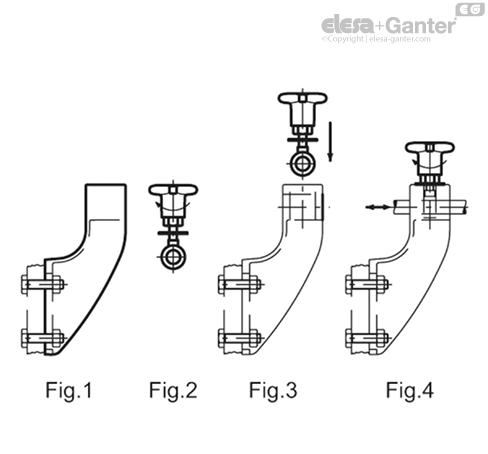

Instrucțiuni de asamblare

• Montați suportul șinei de ghidare (Fig. 1).

• Introduceți șaiba pe șurubul cu ochi și înșurubați fie butonul, fie piulița (Fig. 2).

• Introduceți ochiul în carcasa sa, fie în poziție orizontală, fie în poziție verticală (Fig. 3).

• Introduceți pinul de ghidare în orificiul său de prindere, setați poziționarea liniară și apoi fixați-l (Fig. 4).
