Specificații principale

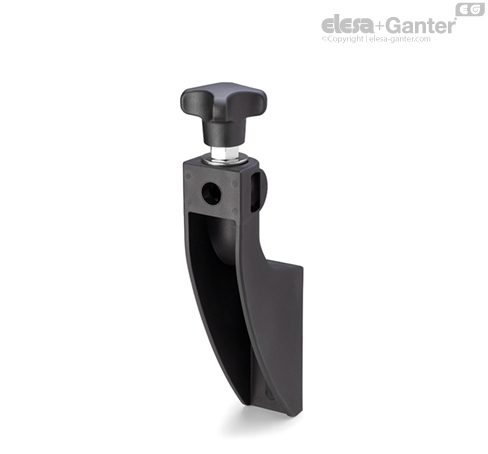

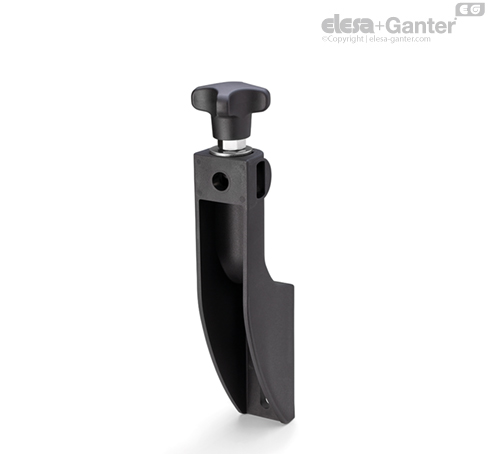

Suport
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Roată de mână de strângere
Tehnopolimer ranforsat cu fibră de sticlă, culoare neagră, finisaj mat.
Șurub cu ochi și șaibă
Oțel inoxidabil AISI 304.
Bucșă
Hexagonală din alamă nichelată pentru strângere prin intermediul unei chei, gaură filetată.
Informații generale
Caracteristici și aplicații
Deosebit de potrivite atunci când este necesară o poziționare liniară a șinei de ghidare.
Poziționarea verticală sau orizontală a șurubului cu ochi îmbunătățește ansamblul acolo unde este necesar. Cuplu maxim de strângere pentru asamblarea șurubului 39 Nm.
Accesorii la cerere
Accesorii la cerere
DSG: distanțier pentru suportul șinei de ghidare, din tehnopolimer ranforsat cu fibră de sticlă, culoare neagră, finisaj mat.
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Montați suportul șinei de ghidare (Fig. 1).
- Introduceți șaiba pe șurubul cu ochi și înșurubați fie butonul, fie piulița (Fig. 2).
- Introduceți ochiul în carcasa sa, fie în poziție orizontală, fie în poziție verticală (Fig. 3).
- Introduceți pinul de ghidare în orificiul său de prindere, setați poziționarea liniară și apoi fixați-l (Fig. 4).
