GN 583

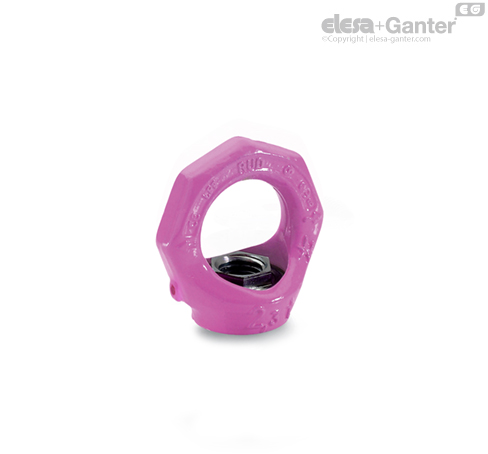

Inel de ridicare rotativ cu filet interior

Inelele de ridicare GN 583 sunt montate în lagăre rotative, permițând ajustarea direcției de acțiune a forței și împiedicând slăbirea sau răsturnarea accidentală (așa cum este posibil în cazul piulițelor de ridicare cu ochi DIN 582 .

Inelele de ridicare GN 583 oferă o capacitate mare de încărcare și sunt testate pentru a îndeplini standardele de siguranță (factor de siguranță 4).

Capacitatea nominală de încărcare menționată în tabelul de mai sus este marcată în mod clar pe inel. Se aplică la cea mai nefavorabilă aplicare a sarcinii dintre tipurile de sarcină enumerate mai jos.

Inelele de ridicare GN 583 sunt conforme cu Directiva privind echipamentele tehnice 2006/42/CE și sunt testate BG.

Transponderul RFID integrat marchează și identifică în mod clar cablul și echipamentul de ridicare, de exemplu, în timpul inspecției periodice obligatorii.

Piulița din locașul hexagonal nu poate fi îndepărtată din inel.

• Instrucțiuni de utilizare pentru GN 583

• Valorile de rezistență ale șuruburilor

Metodă de montaj
Număr	1	1	2	2	2	2	2	3 și 4	3 și 4	3 și 4
Unghiuri de înclinare	0°	90°	0°	90°	0° până la 45	45° până la 60°	asimetrie	0° până la 45 °	45° până la 60°	asimetrie
Factor	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	1.00 [0.14]	0.30 t	2.00 [0.28]	0.60 t	0.42 [0.10]	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	1.00 [0.23]	0.40 t	2.00 [0.46]	0.80 t	0.56 [0.17]	0.40 t	0.40 t	0.84 t	0.60 t	0.40 t
M 12	2.00 [0.34]	0.75 t	4.00 [0.68]	1.50 t	1.00 [0.24]	0.75 t	0.75 t	1,60 t	1.12 t	0.75 t
M 16	4.00 [0.70]	1.50 t	8.00 [1.40]	3.00 t	2.10 [0.50]	1.50 t	1.50 t	3.15 t	2,25 t	1.50 t
M 20	6.00 [1.20]	2.30 t	12.00 [2.40]	4.60 t	3.22 [0.86]	2.30 t	2.30 t	4.83 t	3.45 t	2.30 t
M 24	8.00 [1.80]	3.20 t	16.00 [3.60]	6.40 t	4.48 [1.29]	3.20 t	3.20 t	6.70 t	4.80 t	3.20 t
M 30	12.00 [3.20]	4.50 t	24.00 [6.40]	9.00 t	6.30 [2.30]	4.50 t	4.50 t	9,40 t	6.70 t	4.50 t

Sarcinile indicate în paranteze se referă la capacitatea de încărcare a piulițelor cu ochi de ridicare corespunzător DIN 582. Dacă o astfel de valoare nu este indicată, nu este permisă utilizarea piulițelor cu inel de ridicare DIN 582!

Suprafața de înfiletare pentru piulițele cu inel de ridicare cu ochi GN 583 trebuie să fie plană și în unghi drept față de gaura filetată. Înșurubat, gulerul piuliței trebuie să aibă un contact ferm (nu folosiți șaibe), iar piulița cu ochi trebuie să se rotească liber la 360°.

Înainte de aplicarea sarcinii, rotiți piulița cu inel de ridicare în direcția forței. Inelele de ridicare cu filet interior rotative nu sunt potrivite pentru cicluri de rotație frecvente sub încărcare.

Valorile de sarcină specificate se aplică numai pentru șuruburile dintr-o clasa de oțel > 10.9, dacă șurubul este înfiletat pe lungimea sa. Valorile de încărcare se aplică doar pentru o lungime minimă de înfiletare de 1,5 × diametrul nominal al filetului în oțel cu o rezistență minimă la întindere de 37 kgf/mm², la o temperatură ambiantă cuprinsă între - 40° C și + 100° C.

Capacitatea de încărcare în condiții diferite, la cerere.

Instrucțiunile de operare cu mai multe detalii și specificații sunt incluse la fiecare livrare.
