GN 2248

Cuple cu răspuns rapid

Cuplele cu răspuns rapid GN 2248 transmit poziții unghiulare și cupluri cu precizie ridicată și joc zero. Elementul elastomer unește butucii de strângere, compensând abaterile de aliniere ale axului și toleranțele de bătaie. Butucii de strângere asigură o instalare ușoară.

• Prezentare generală a cuplelor
• Cuple - Observații generale
• Informații de montaj pentru cuple
• Informații tehnice pentru cuple
• Toleranțe fundamentale-ISO
• Caracteristici plastic

Ca toate piesele mecanice, arborii sunt supuși toleranțelor de fabricație și asamblare care, în general, nu pot fi eliminați în întregime, chiar și cu măsuri tehnice extinse. Dacă aceste abateri nu sunt luate în considerare în proiect, rezultatul poate fi vibrații, zgomote de rulare și uzura sau deteriorarea arborilor și a lagărelor acestora. Cuplele adecvate nu numai că sunt capabile să compenseze în mod eficient erorile de aliniere și de rulare, dar simplifică, de asemenea, foarte mult procesul de asamblare, reducând astfel forța de muncă totală necesară. Alinierea incorectă a arborelui și erorile de rulare pot varia în natură și trebuie luate întotdeauna în considerare la selectarea cuplei corespunzătoare.

Tip eroare	Diagrama de aliniere greșită
Lateral: axele arborilor sunt, de fapt, paralele, dar sunt decalate lateral și nu se aliniază.
Unghiular: axele arborilor nu se află în același plan, se întâlnesc într-un anumit unghi.
Axial: arborii se deplasează axial de-a lungul axei de rotație.
Rulare: arborii se deplasează radial în afara centrului axei de rotație.

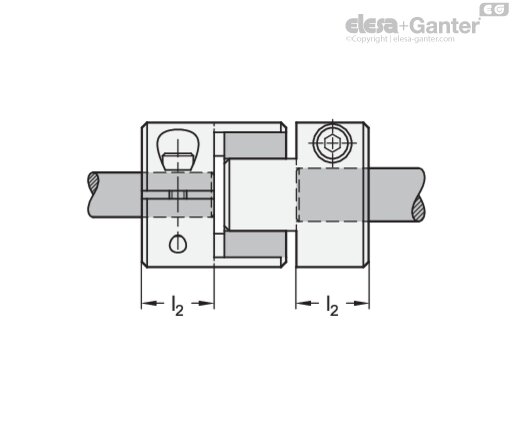

Pentru fixarea corectă a butucilor cuplei arborele trebuie instalat în conformitate cu adâncimea recomandată de introducere a arborelui l₂. Adâncimea de inserție a arborelui l₂ este specificată în pagina de catalog a cuplei respective. Dacă adâncimea de inserție este prea mică, arborele ar putea aluneca din cuplă sau butucul de strângere s-ar putea rupe. Dacă arborele este introdus prea departe, acest lucru poate provoca interferențe în interiorul cuplei, ducând la deteriorări.

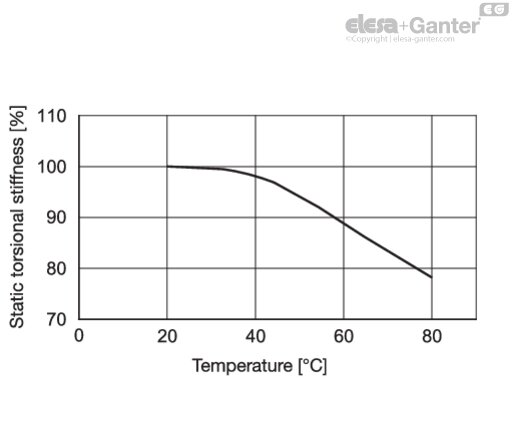

Diagramele indică modificarea rigidității statice la torsiune în intervalul de temperatură de funcționare admis, presupunând că rigiditatea statică la torsiune la 20 °C este de 100%. Rigiditatea de torsiune a cuplelor scade odată cu creșterea temperaturii.

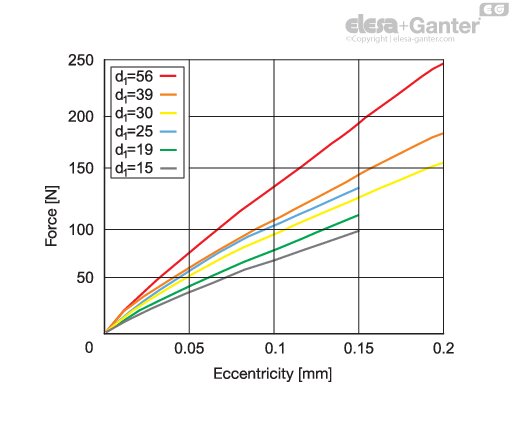

Când capetele arborelui sunt instalate în aranjamente excentrice, cupla încearcă în mod constant să revină în poziția neutră. Forța rezultată este denumită forță de restabilire. Dacă cuplele sunt instalate cu cea mai mică excentricitate posibilă, forțele de restabilire rezultate sunt mai mici. Acest lucru reduce, de asemenea, forța care acționează asupra lagărului arborelui.

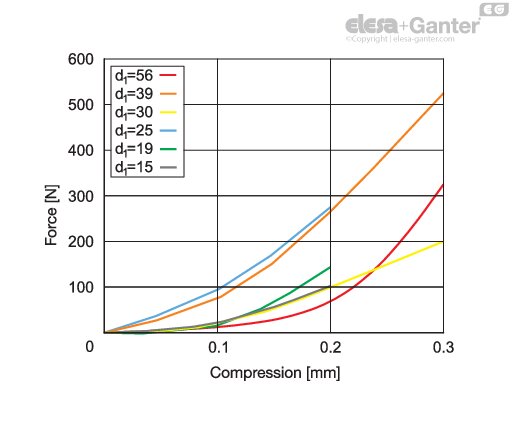

Dacă cupla este sub presiune, supusă unei sarcini de compresie în direcția axială, se va strădui să revină în poziția neutră. Forța care contracarează forța de compresie este denumită forță de restabilire. Coborârea compresiei care acționează asupra unei cuple are ca rezultat o forță de restabilire mai mică și o forță exercitată axial mai mică. Acest lucru trebuie luat întotdeauna în considerare la dimensionarea cuplei.
