TCC-SJB

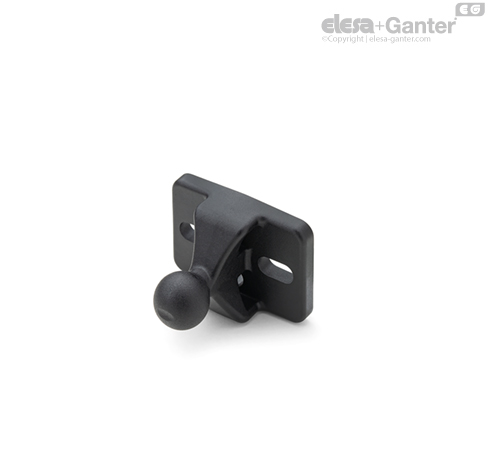

Baze cu articulație sferică

Caracteristici și aplicații

Baza poate fi montată în față cu ajutorul unui șurub cu cap cilindric M5 cu șaibă UNI 6592 și montată pe spate cu ajutorul unei piulițe M5 care poate fi achiziționată.

Baza cu articulație sferică este proiectată pentru a fi montată pe cleme TCC.

O bucșă cu locașe sferice trebuie utilizată pentru fiecare bază TCC-SJA, care nu este furnizată.

Date tehnice

Valorile rezistenței prezentate în tabel au fost măsurate în timpul testelor de laborator la temperatura ambiantă cu șuruburile strânse la cuplul recomandat de 5 Nm.

Articulația sferică poate fi rotită liber și înclinată la maximum +/- 30 de grade.

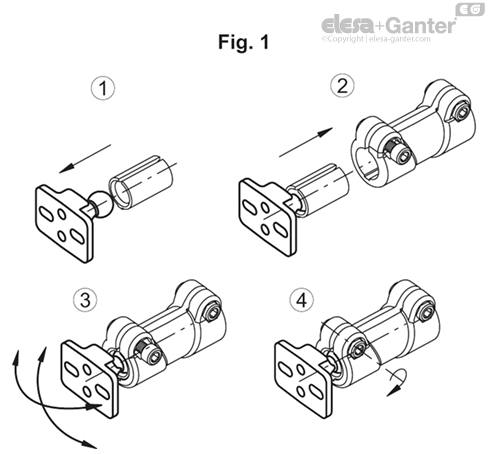

Instrucțiuni de asamblare (fig. 1)

• Forțați articulația sferică într-un capăt al bucșei.

• După slăbirea șurubului de strângere, introduceți bucșa în interiorul clemei până când se fixează.

• Rotiți articulația în poziția dorită.

• Strângeți șurubul clemei.

Vă recomandăm să slăbiți șurubul de strângere atunci când este necesar să schimbați poziția articulației.
