TCC-SJD

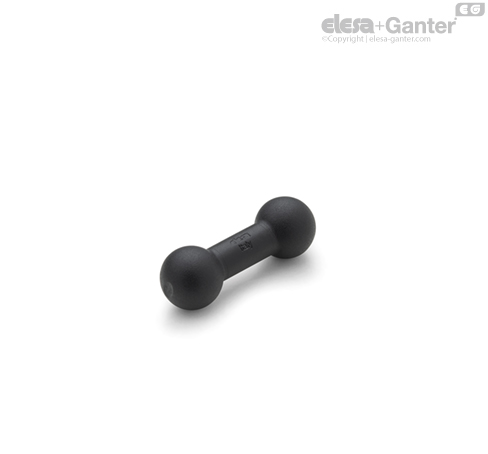

Articulație sferică dublă

Caracteristici și aplicații

Articulația sferică dublă este proiectată pentru a fi montată pe cleme TCC.

Două bucșe cu locașe sferice trebuie utilizate pentru fiecare articulație dublă TCC-SJA, care nu este inclusă în livrare.

Date tehnice

Valorile rezistenței prezentate în tabel au fost măsurate în timpul testelor de laborator la temperatura ambiantă cu șuruburile strânse la cuplul recomandat de 5 Nm.

Fiecare articulație sferică poate fi rotită liber și înclinată la maximum +/- 30 de grade.

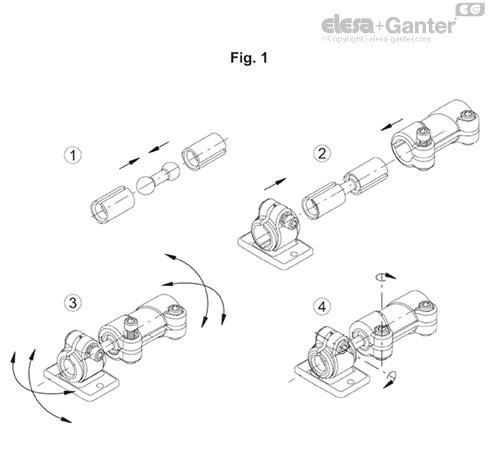

Instrucțiuni de asamblare (fig. 1)

• Forțați articulația sferică într-un capăt al bucșei și repetați aceeași operațiune pentru cealaltă articulație.

• După slăbirea șuruburilor de strângere, introduceți manșoanele în ele până când se fixează.

• Rotiți articulațiile în poziția dorită.

• Strângeți șuruburile clemelor.

Vă recomandăm să slăbiți șuruburile de strângere atunci când este necesar să schimbați poziția articulațiilor.
