CFDA

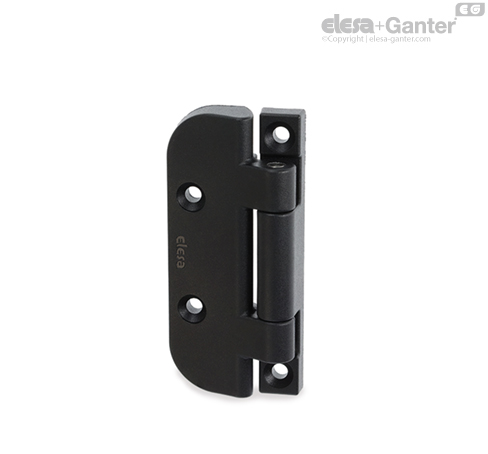

Balamale pentru tocuri de uși înguste

Caracteristici și aplicații

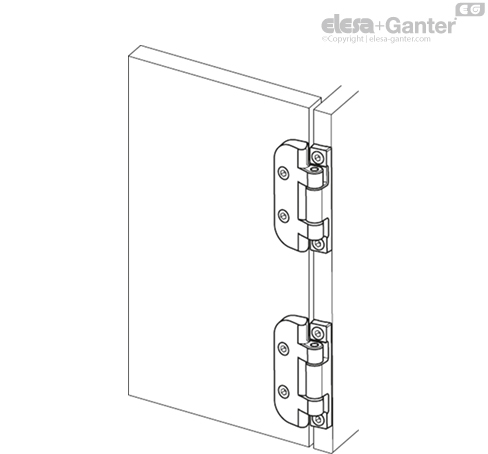

Balamaua este alcătuită din două corpuri de dimensiuni diferite (unul lat și unul îngust) pentru utilizare, de exemplu, pe structuri cu suport îngust.

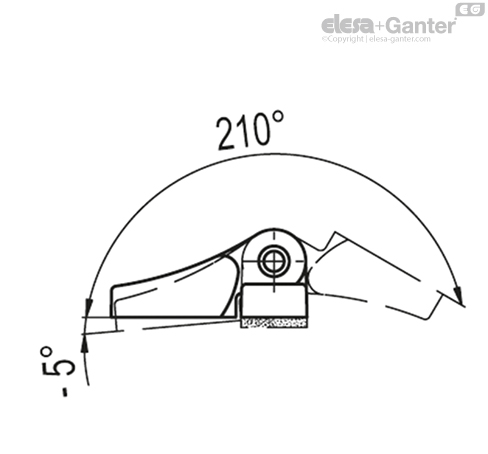

Unghi de rotire: (valoare aproximativă)

Max 215° (-5° și +210°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).

Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.

Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.





Teste de rezistență	Solicitare AXIALĂ		Solicitare RADIALĂ		Solicitare la 90°
Descriere	Sarcină maximă de lucru Ea [N]	Sarcină la rupere Ra [N]	Sarcină maximă de lucru Er [N]	Sarcină la rupere Rr [N]	Sarcină maximă de lucru E90 [N]	Sarcină la rupere R90 [N]
CFDA.72 SH-4	200	2900	400	1400	400	1600
CFDA.100 SH-5	400	3200	400	1800	800	1800
