CFB.

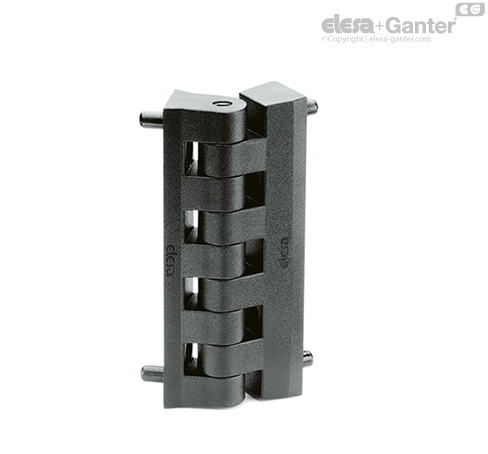

Balamale pentru tocuri de uși înguste și uși

Unghi de rotire (valoare aproximativă)

Max 200° (-10° și +190°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).

Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.

Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.





Teste de rezistență	Solicitare AXIALĂ		Solicitare RADIALĂ		Solicitare la 90°
Descriere	Sarcină maximă de lucru Ea [N]	Sarcină la rupere Ra [N]	Sarcină maximă de lucru Er [N]	Sarcină la rupere Rr [N]	Sarcină maximă de lucru E90 [N]	Sarcină la rupere R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

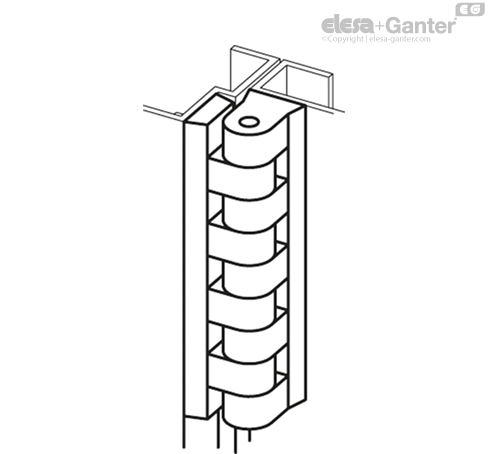

Instrucțiuni de asamblare

1. Scoateți axul de rotație și montați cele două corpuri separate ale balamalei pe ușă și pe cadru.
2. Asamblați cele două elemente împreună, potrivind alinierea corectă a balamalei și introduceți axul de rotație.
