CFBS

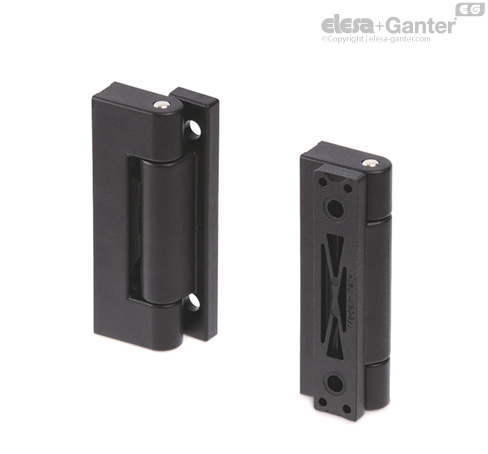

Balamale pentru tocuri de uși înguste și uși

Caracteristici și aplicații

Balamaua CFBS este confecționată din două elemente de dimensiuni diferite și un ax de introdus la asamblare.

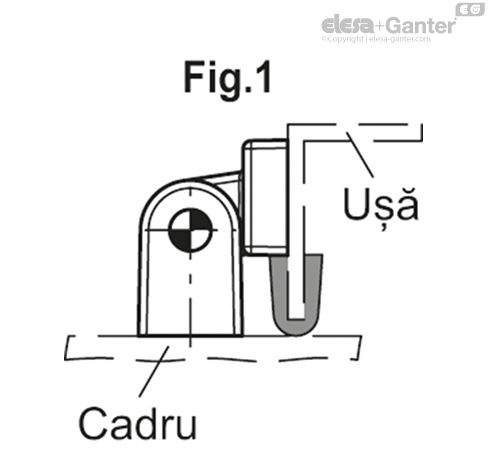

Acestea pot fi instalate pe ușile din tablă metalică pliată cu posibilitatea de a aplica și o garnitură între ușă și cadru (a se vedea fig. 1).

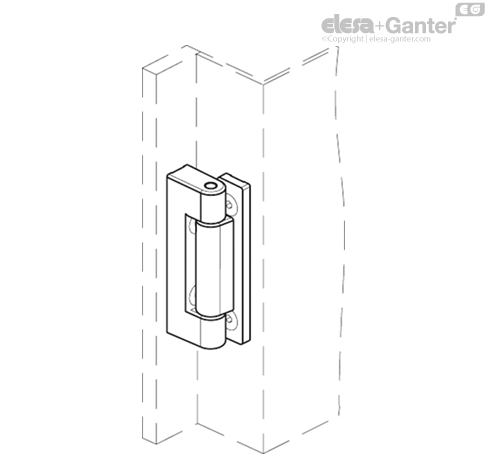

Instrucțiuni de asamblare

• Montați cele două elemente, unul pe partea glafului și unul pe partea ușii.

Utilizați o unealtă potrivită pentru a introduce pinul de rotație din partea nemoletată până când se blochează în corpul balamalei.

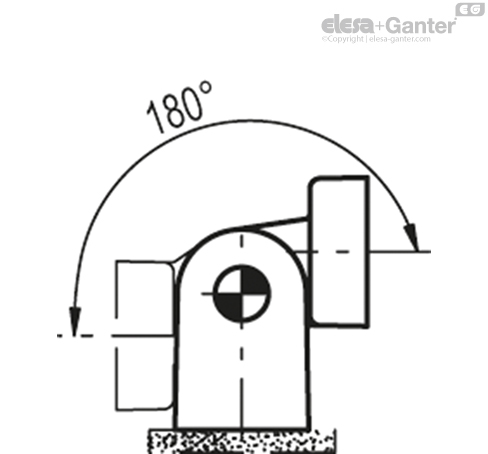

Unghi de rotire (valoare aproximativă)

Max 180° (-0° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).

Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.

Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni-.







Teste de rezistență	Solicitare AXIALĂ		Solicitare RADIALĂ		Solicitare la 90°
Descriere	Sarcină maximă de lucru Ea [N]	Sarcină la rupere Ra [N]	Sarcină maximă de lucru Er [N]	Sarcină la rupere Rr [N]	Sarcină maximă de lucru E90 [N]	Sarcină la rupere R90 [N]
CFBS.75-13 SH-5	500	3400	2000	3200	1500	2800
CFBS.75-18 SH-5	600	4500	2000	3200	1000	3500
CFBS.75-23 SH-5	800	4500	2000	3200	900	3500
