CFG.

Balamale pentru profile din aluminiu

Caracteristici și aplicații

Acest tip de balama poate fi utilizat cu profile de aluminiu de la 30 până la 60 mm, combinând, de asemenea, diferite dimensiuni.

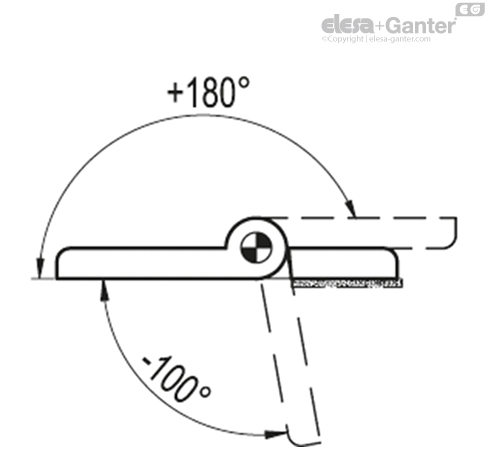

Unghi de rotire (valoare aproximativă)

Max 280° (-100° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).

Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.

Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.

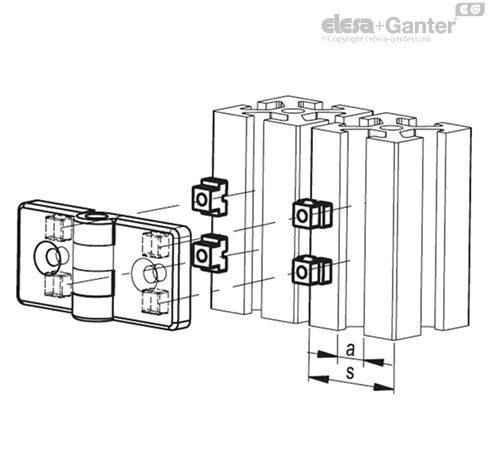

Dimensiunea profilului		Direcția inserției	Culoarea inserției
s	a
30	6		Gri deschis
	8
40÷45	8		Gri închis
	10
50÷60	10		Negru
	12



Teste de rezistență	Solicitare AXIALĂ		Solicitare RADIALĂ		Solicitare la 90°
Descriere	Sarcină maximă de lucru Ea [N]	Sarcină la rupere Ra [N]	Sarcină maximă de lucru Er [N]	Sarcină la rupere Rr [N]	Sarcină maximă de lucru E90 [N]	Sarcină la rupere R90 [N]
CFG.30/30 SH-6	440	2570	1850	3710	300	1700
CFG.30/40 SH-6	320	2280	1750	3490	590	870
CFG.30/45 SH-6	240	2150	1760	3520	190	780
CFG.30/60 SH-6	280	1510	1600	3190	180	850
CFG.40/40 SH-6	320	2280	1750	3490	220	870
CFG.40/45 SH-6	240	2150	1750	3490	390	780
CFG.40/60 SH-6	280	1510	1600	3190	180	850
CFG.45/45 SH-6	240	2150	1760	3520	190	780
CFG.45/60 SH-6	240	1510	1600	3190	180	780
CFG.60/60 SH-6	280	1510	1600	3190	180	850
