Specificații principale
Material
Tehnopolimer pe bază de poliamidă (PA) armată cu fibră de sticlă, culoare neagră sau gri RAL 7040 (C33), finisaj mat.
Ax rotativ
Oțel zincat.
Execuții standard
Găuri de trecere pentru șuruburi cu cap înecat M6.
Inserții de centrare din tehnopolimer (furnizat)
Pentru profile cu dimensiuni ale canalului de la 6 la 12 mm.
Mâner ajustabil pentru strângere
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Inscripție roșie „PUSH” tampografiată pe corpul mânerului (evitați contactul cu solvenți, alcool sau detergenți care conțin alcool).
Șurub de retenție din oțel brunat, arc de retur din oțel inoxidabil AISI 302.
inserții din oțel brunat cu gaură înfundată filetată.
Șaibă
Zincat, poziționat între mânerul ajustabil și corpul balamalei.
Informații generale
Unghi de rotire (valoare aproximativă)

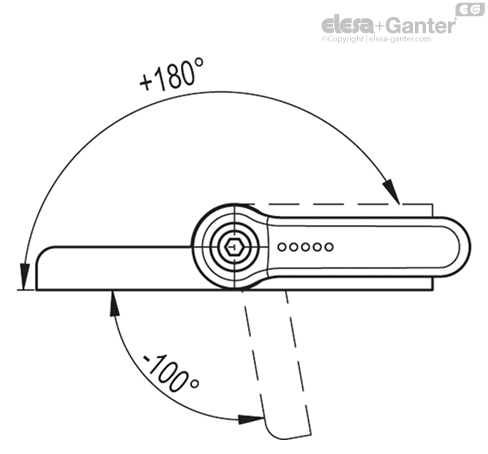

Max 280° (-100° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
Caracteristici și aplicații

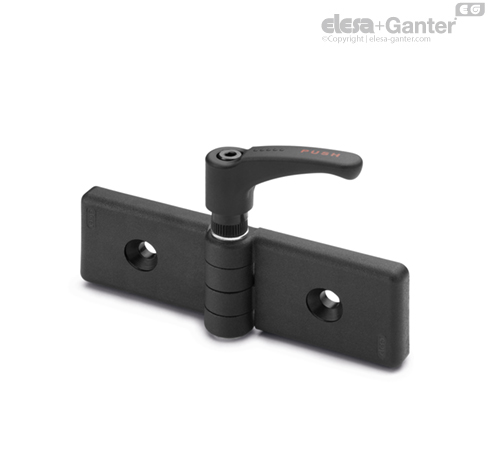

Balamaua CFG-ERS cu blocare prin frecare permite blocarea unei uși în orice poziție dorită într-un câmp de rotație de 280° cu o forță proporțională cu cuplul aplicat mânerului ERS.
Acest tip de balama poate fi utilizat cu profile de la 30 până la 60 mm, combinând, de asemenea, diferite dimensiuni.
| Dimensiunea profilului | Direcția inserției | Culoarea inserției |
| s | a |
| 30 | 6 |  | Gri deschis |
| 8 |  |
| 40÷45 | 8 |  | Gri închis |
| 10 |  |
| 50÷60 | 10 |  | Negru |
| 12 |  |

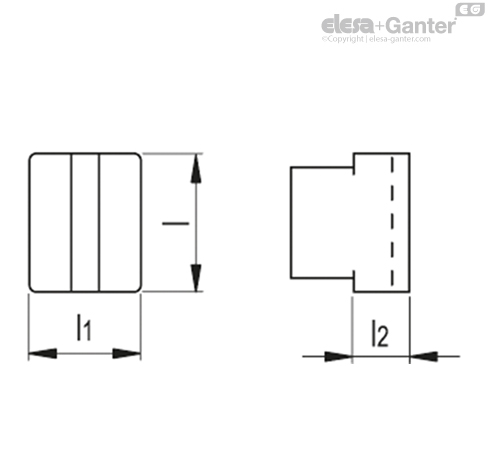

| Inserții de centrare |
| Dimensiuni | Culoare |
| l | l1 | l2 | |
| 8 | 6 | 2 | Gri deschis |
| 10 | 8 | 4 | Gri închis |
| 12 | 10 | 5 | Negru |
Instrucțiuni de utilizare
Instrucțiuni de utilizare
Efectul de frecare este obținut prin strângerea celor două piese articulate cu ajutorul mânerului special reglabil. Pentru a acționa mecanismul de reglare, împingeți în jos mânerului (PUSH). Prin eliberarea mânerului, resortul eliberează dinții, astfel mânerul poate reveni în poziția inițială, iar maneta se poate roti liber împreună cu ușa fără a împiedica mișcarea, chiar și în cazul unui șoc accidental. Numărul mare de dinți din cadrul mânerului reglabil garantează rotația chiar și în cazul unei mișcări foarte limitate a brațului manetei.
| Teste de rezistență | Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 90° |
 |  |  |
| Descriere | Sarcină maximă de lucru
Ea [N] | Sarcină la rupere
Ra [N] | Sarcină maximă de lucru
Er [N] | Sarcină la rupere
Rr [N] | Sarcină maximă de lucru
E90 [N] | Sarcină la rupere
R90 [N] |
| CFG.30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
| CFG.30/40 SH-6 | 320 | 2280 | 1750 | 3490 | 590 | 870 |
| CFG.30/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.30/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFG.40/45 SH-6 | 240 | 2150 | 1750 | 3490 | 390 | 780 |
| CFG.40/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.45/60 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
| CFG.60/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
