Specificații principale
Material
SUPER-tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Șaibă plată
A4 UNI 6593-MT oțel inoxidabil.
Șaibă în trepte
Cauciuc NBR, duritate 70 Shore A.
Produs din materii prime conforme cu FDA (FDA CFR.21 și UE 10/2011).
Ax rotativ
Oțel inoxidabil AISI 303.
Execuții standard
Pe partea cadrului: găuri de trecere pentru șuruburile cu cap înecat.
Partea panoului: orificiu de trecere pentru șuruburi cu cap rotund și cap pătrat, conform UNI 5732 (alegeți lungimea corectă a șurubului în funcție de grosimea sticlei sau a panoului).
Informații generale
Unghi de rotire (valoare aproximativă)
Max 270° (-90° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
| Teste de rezistență | Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 90° |
 |  |  |
| Descriere | Sarcină maximă de lucru
Ea [N] | Sarcină la rupere
Ra [N] | Sarcină maximă de lucru
Er [N] | Sarcină la rupere
Rr [N] | Sarcină maximă de lucru
E90 [N] | Sarcină la rupere
R90 [N] |
| CFM-TR-G-B.40-SH-5 | 300 | 750 | 420 | 2500 | 420 | 1000 |
| CFM-TR-G-B.50-SH-6 | 270 | 1040 | 480 | 3500 | 480 | 1000 |
| CFM-TR-G-B.60-SH-6 | 250 | 1200 | 370 | 5000 | 370 | 2500 |
Valorile maxime ale sarcinii de funcționare a diferitelor balamale prezentate în tabele sunt doar orientative. Acestea sunt rezultatul testelor efectuate în laboratoarele noastre la temperatură și umiditate controlate (23°C - 50% RH), în condiții specifice de utilizare și pentru o perioadă limitată de timp. În orice caz, se recomandă să se verifice funcționarea corectă în timpul instalării structurii.
Instrucțiuni de utilizare
Instrucțiuni de asamblare pe sticlă sau panouri

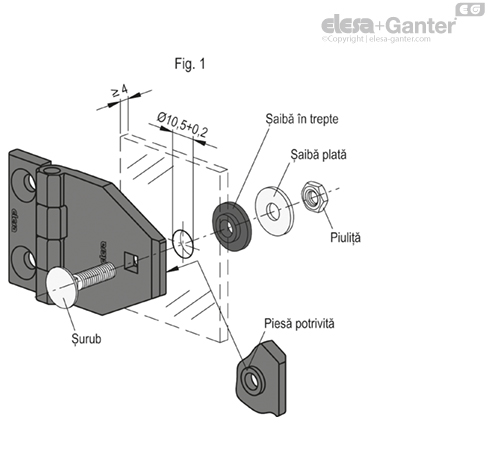

- Faceți o gaură de Ø 10,5 +0,2 în sticlă sau în panou (grosime minimă 4 mm).
- Așezați balamaua centrând frontal piesa potrivită (d3) în orificiu și introduceți șurubul.
- Pe partea opusă, introduceți șaiba în trepte, șaiba plată și strângeți cu o piuliță (Fig. 1).
Pentru o funcționare corectă, trebuie montate cel puțin două balamale.
