CFI.

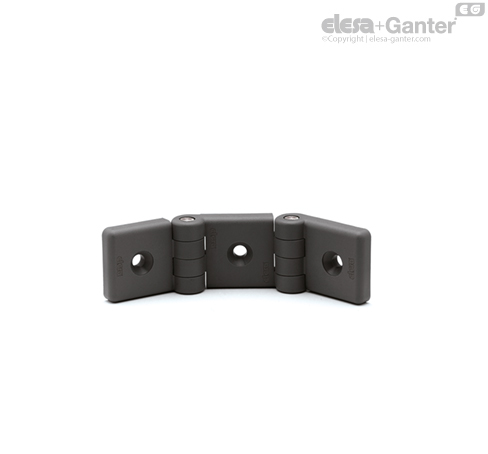

Balamale duble pentru profile

Caracteristici și aplicații

Acest tip de balama este recomandat atunci când, de exemplu, un cadru central este conectat cu două uși laterale. Poate fi utilizat cu profile de aluminiu de la 30 până la 60 mm, combinând, de asemenea, diferite dimensiuni.

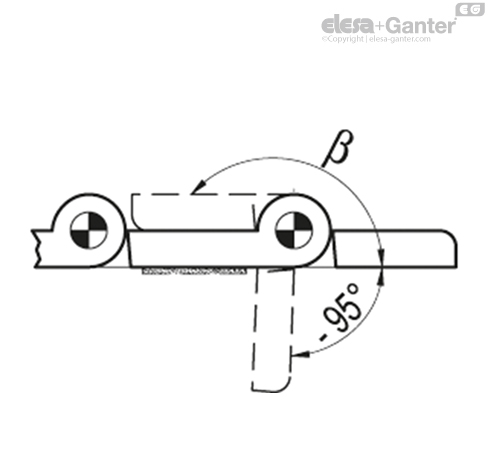

Unghi de rotire (valoare aproximativă)

Max 260°/275° (-95° și +165°/180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).

Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.

Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.

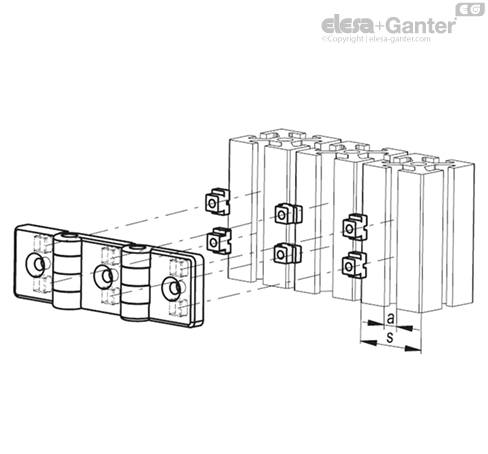

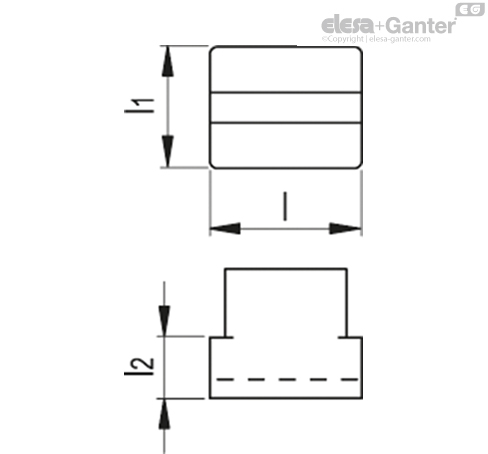

Dimensiunea profilului		Direcția inserției	Culoarea inserției
s	a
30	6		Gri deschis
	8
40÷45	8		Gri închis
	10
50÷60	10		Negru
	12



Teste de rezistență	Solicitare AXIALĂ		Solicitare RADIALĂ		Solicitare la 90°
Descriere	Sarcină maximă de lucru Ea [N]	Sarcină la rupere Ra [N]	Sarcină maximă de lucru Er [N]	Sarcină la rupere Rr [N]	Sarcină maximă de lucru E90 [N]	Sarcină la rupere R90 [N]
CFI.30-30/30 SH-6	440	2570	1850	3710	300	1700
CFI.30-40/40 SH-6	320	2280	1750	3490	220	870
CFI.40-30/30 SH-6	320	2280	1750	3490	220	870
CFI.40-40/40 SH-6	320	2280	1750	3490	220	870
CFI.45-30/30 SH-6	240	2150	1760	3520	190	780
CFI.45-40/40 SH-6	240	2150	1750	3490	190	780
CFI.45-45/45 SH-6	240	2150	1760	3520	190	780
CFI.60-30/30 SH-6	280	1510	1600	3190	180	850
CFI.60-40/40 SH-6	280	1510	1600	3190	180	850
CFI.60-45/45 SH-6	240	1510	1600	3190	180	780
