Specificații principale
Material
Tehnopolimer pe bază de rășină acetală (POM), culoare neagră, finisaj mat.
Pin
Tehnopolimer pe bază de policarbonat, culoare neagră, finisaj mat.
Inserții de reglare și șurub
Șurub din oțel inoxidabil AISI 304.
Inserție de reglare din oțel inoxidabil AISI 303.
Execuții standard
Asamblarea prin găuri de trecere pentru șuruburi cu cap cilindric.
Informații generale
Caracteristici și aplicații

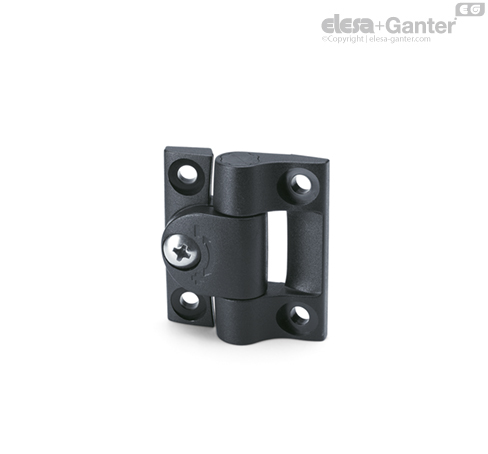

Caracteristica principală a balamalei CFU. este posibilitatea de a regla cuplul de rezistență al ușii pe care este asamblată, facilitând fixarea ușii în diferitele poziții de deschidere, deschidere parțială și închidere.

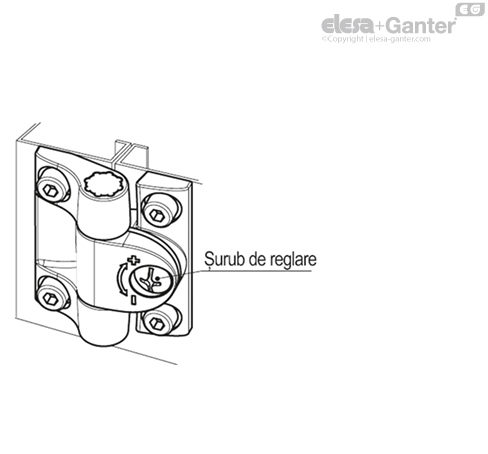

Pentru a regla forța de frecare, pur și simplu rotiți șurubul de pe corpul balamalei în sensul acelor de ceasornic pentru a crește frecarea și în sens invers pentru a o reduce.

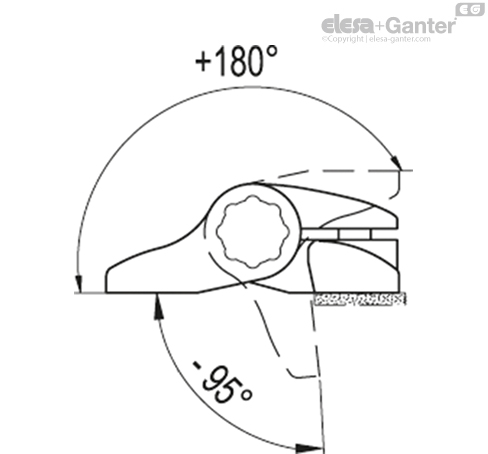

Unghi de rotire (valoare aproximativă)
Max 275 ° (-95° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Cuplu rezistent
Valorile rezistente ale cuplului de 1,4 și 4 Nm pot fi obținute prin aplicarea unui cuplu maxim de strângere de 0,8 Nm (CFU.40) și 4 Nm (CFU.60) pe șurubul de reglare.
Balamaua a fost testată cu mai mult de 60.000 de cicluri de deschidere și închidere, iar valoarea cuplului rezistent a rămas neschimbată.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
| Teste de rezistență | Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 90° | Cuplu rezistent |
 |  |  |  |
| Descriere | Sarcină maximă de lucru*
Ea [N] | Sarcină la rupere
Ra [N] | Sarcină maximă de lucru
Er [N] | Sarcină la rupere
Rr [N] | Sarcină maximă de lucru
E90 [N] | Sarcină la rupere
R90 [N] | [Nm] |
| CFU.40 CH-4 | 300 | 900 | 300 | 1500 | 230 | 1000 | 1.4 |
| CFU.60 CH-6 | 600 | 2350 | 400 | 3200 | 350 | 2500 | 4 |
* Deformare elastică 1 mm.
