Specificații principale
Material
Tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), certificat cu auto-stingere UL-94 V0, de culoare neagră sau gri RAL 7040 (C33), finisaj mat.
Ax rotativ
Tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), certificat cu auto-stingere UL-94 V0, de culoare neagră sau gri RAL 7040 (C33), finisaj mat.
Kit de asamblare (a se vedea modul de asamblare):
- 425948 CFMW - KIT RICAMBIO NERO ACCESSORI
- 425949 CFMW - KIT RICAMBIO GRIGIO ACCESSORI
Fiecare SET include 4 capace de închidere (fig. 1) și 4 bucșe (fig. 2 și fig. 3) din tehnopolimer.
Montaj

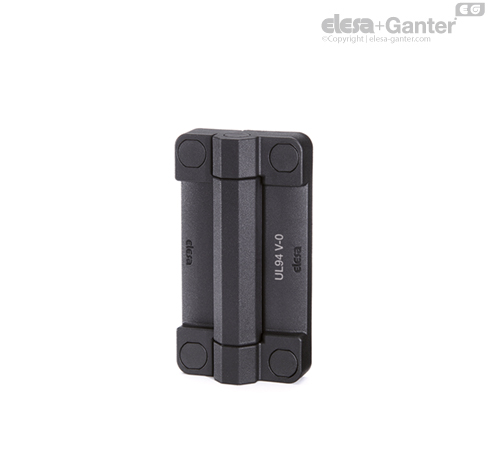

Balamaua CFMW-AE-V0 poate fi asamblată în trei moduri diferite:
- Cu șurub cu cap înecat M6 UNI 5933 ISO 10642 (nu este furnizat) și capac filetat furnizat în kit (fig. 1) pentru a evita accesul liber la șuruburi.
- Cu șurub cu cap cilindric cu locaș hexagonal M6 UNI 5931 ISO 4762 (nu este furnizat) pentru montare cu bucșa furnizată în kit (fig. 2).
- Cu piuliță M6 UNI 5588 ISO 4032 (nu este inclusă în livrare) și bucșa furnizată în kit (fig. 3). Acest tip de asamblare face ca balamaua să nu poată fi spartă, împiedicând orice manipulare frauduloasă.
Informații generale
Caracteristici și aplicații
Balamaua CFMW-AE-V0 poate fi utilizată în toate domeniile care necesită reglementări specifice pentru folosirea materialelor capabile să prevină riscul de incendiu.
Diferitele opțiuni de asamblare fac ca acest produs să fie ușor de instalat pe cele mai comune profile de aluminiu (lățime minimă de 30 mm).
Balamaua CFMW-AE-V0 poate fi asamblată cu balama CFSW. cu întrerupător de siguranță încorporat CFSW.
Unghi de rotire (valoare aproximativă)
Max 180° (-0° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Condiția ca cele două suprafețe interconectate să fie în același plan trebuie verificată cu strictețe, deoarece balamaua nu trebuie să fie tensionată de niciun unghi negativ (fig. 4).
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
| Teste de rezistență | Stres axial | Stres radial | Stres în unghi de 90° |
 |  |  |
| Descriere | Sarcină statică maximă
Sa [N] | Sarcină statică maximă
Sr [N] | Sarcină statică maximă
S90 [N] |
| CFMW.70-AE-V0 | 2100 | 2800 | 1300 |
| CFMW.110-AE-V0 | 2100 | 2800 | 1300 |
Sarcina statică maximă este valoarea dincolo de care materialul se poate rupe, afectând astfel performanța balamalei. În mod evident, la această valoare trebuie aplicat un coeficient adecvat, în funcție de importanța și nivelul de siguranță al aplicației specifice.
