CFR.

Balama cu inserții de ajustare

Caracteristici și aplicații

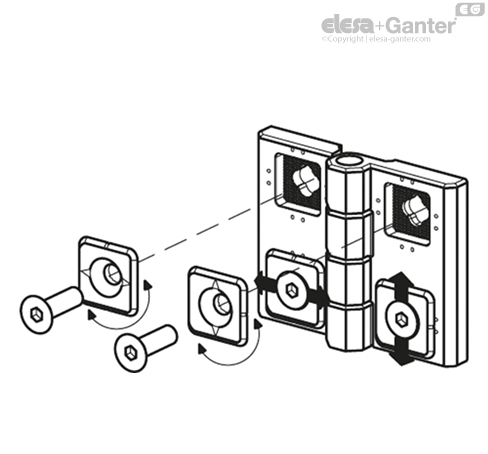

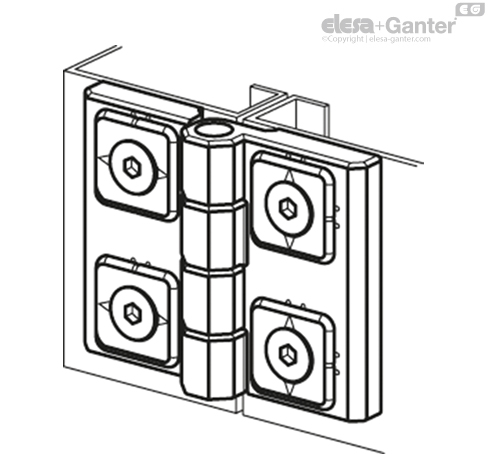

Inserțiile de reglare (brevet ELESA) sunt concepute pentru a compensa nealinierea limitată a ușilor. Reglajele verticale și orizontale sunt posibile prin simpla reglare a orientării inserțiilor, obținându-se astfel alinierea perfectă între ușă și cadru.

Striațiile corpului balamalei și a părții din spate a inserțiilor păstrează poziția precisă în timpul asamblării balamalei.

Această balama poate fi utilizată pentru a compensa alinierea verticală, orizontală sau în ambele direcții.

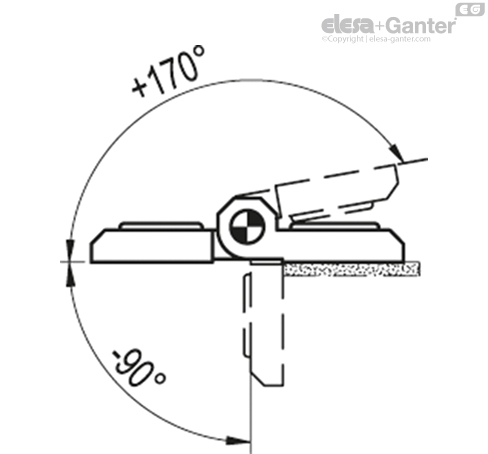

Unghi de rotire: (valoare aproximativă)

Max 260° (-90° și +170°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).

Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.

Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni-.



Teste de rezistență	Solicitare AXIALĂ	Solicitare RADIALĂ	Solicitare la 90°
Descriere	Sarcină maximă statică Sa [N]	Sarcină maximă statică Sr [N]	Sarcină maximă statică S90 [N]
CFR.60 SH-6	1800	2700	2130

Sarcina statică maximă este valoarea la care materialul se poate rupe, afectând astfel funcționalitatea balamalei. Evident, la această valoare trebuie aplicat un factor adecvat, în funcție de importanța și nivelul de siguranță al aplicației vizate.
