Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Element conic de fricțiune
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Element cu expandabil
Tehnopolimer din fibră de sticlă pe bază de poliamidă ranforsată (PA) cu materiale de umplere tribologice, culoare neagră, finisaj mat.
Șurub de reglare și piuliță
Șurub din oțel inoxidabil AISI 304
Piuliță din oțel inoxidabil AISI 316
Execuții standard
Găuri de trecere pentru șuruburi M6 cu cap cilindric, cu locaș hexagonal.
Informații generale

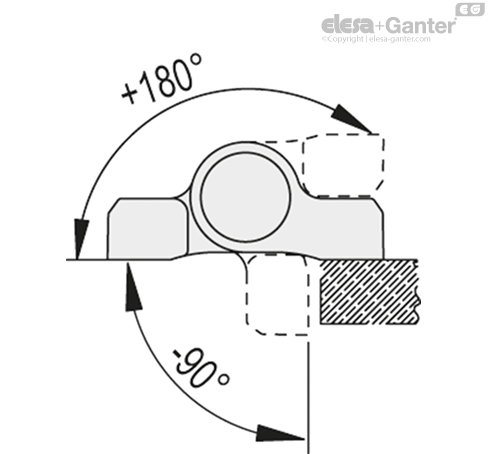

Unghi de rotire: (valoare aproximativă)
Max 270° (-90° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).
Nu depășiți unghiul limită de rotație pentru a nu afecta funcționarea corectă a arcului de retur.
Caracteristici și aplicații

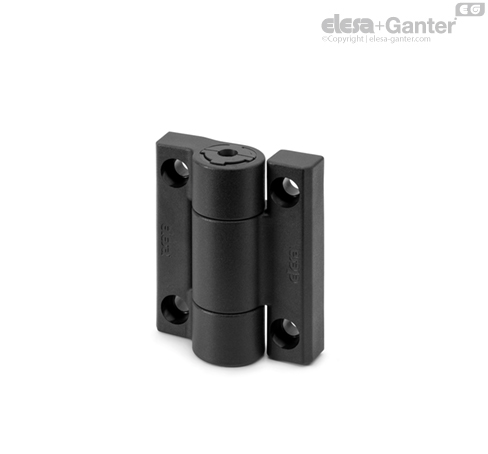

Principala caracteristică a balamalei CFU-RA este opțiunea variabilă a cuplului rezistent la deschidere sau la închidere al ușii.
De aceea, poate fi folosită și la blocarea ușii într-o poziție fixă, din când în când.

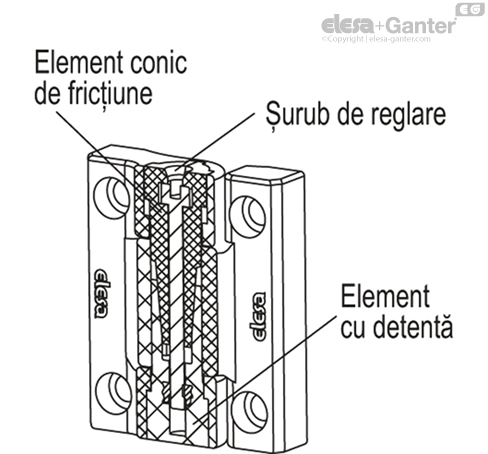

Sistemul de reglare (patentul ELESA) este activat prin acționarea unui șurub special, localizat pe axa balamalei, ceea ce permite cuplului rezistent al balamalei să crească sau să scadă în mod controlat, în ambele direcții.
Geometria specială a acestor suprafețe conice și caracteristicile tribologice ale diferitelor materiale utilizate, obținute prin utilizarea de aditivi speciali, au făcut posibilă optimizarea menținerii cuplului rezistent de-a lungul timpului.
Cuplu rezistent
Cuplul maxim pentru blocarea ușii într-o anumită poziție este în jur de 5 Nm (valoare aproximativă, obținută prin aplicarea unui cuplu în jur de 3 Nm la șurubul de reglare). În aplicații unde ușa trebuie să poată fi mutată, cuplul de reglare va fi mai scăzut.
În timp și ca o consecință a condițiilor de mediu, poate fi necesar să utilizați șurubul de reglare pentru a recupera și a menține cuplul rezistent dorit.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni
| Teste de rezistență | Stres axial | Stres radial | Stres în unghi de 90° |
 |  |  |
| Descriere | Sarcină maximă de lucru
Ea [N] | Sarcină la rupere
Ra [N] | Sarcină maximă de lucru
Er [N] | Sarcină la rupere
Rr [N] | Sarcină maximă de lucru
E90 [N] | Sarcină la rupere
R90 [N] |
| CFU-RA.67 | 900 | 3000 | 700 | 4500 | 800 | 3600 |
