Specificații principale
Material
Tehnopolimer transparent pe bază de poliamidă (PA-T). Rezistență ridicată la șocuri, solvenți, uleiuri cu aditivi, hidrocarburi alifatice și aromatice, benzină, nafta, esteri fosforici.
Evitați contactul cu alcool sau detergenți care conțin alcool.
Șuruburi, piulițe și șaibe
Oțel zincat.
Inele de etanșare
Garnitură inelară din cauciuc sintetic NBR.
Rugozitatea sugerată a suprafeței de aplicare a inelului de etanșare Ra = 3 µm.
Flotor
Culoare neagră
Ecran de contrast
Aluminiu lăcuit alb. Poziționarea ecranului în fanta exterioară din spatele indicatorului garantează cea mai bună protecție împotriva contactului direct cu fluidul.
Acesta poate fi scos prin partea înclinată, înainte de asamblare, pentru a permite inserarea de linii de nivel sau alte inscripții.
Montaj
Când montarea nu este posibilă din interiorul rezervorului și pereții nu sunt suficient de groși, șuruburile pot fi utilizate împreună cu Set de montaj rapid-.
Temperatura maximă de lucru continuă
90°C (cu ulei).
Informații generale
Caracteristici și performanțe

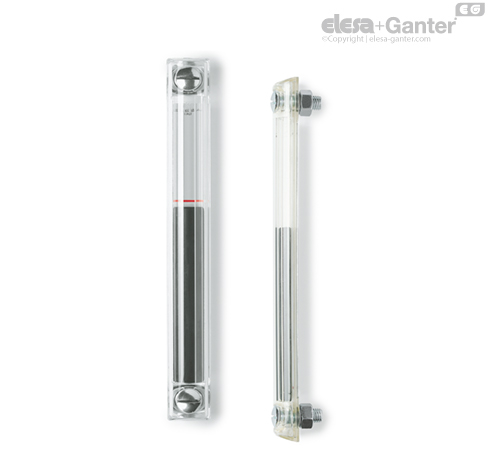

Indicatorul de nivel al coloanei HCX-LT permite citirea nivelului lichidului prin intermediul unui flotor atunci când, din cauza designului special al sistemului, nivelul lichidului nu poate fi văzut direct din partea inferioară a indicatorului.
Flotorul de spumă din plastic este deplasat în sus de lichidul conținut în rezervor. Acest sistem permite citirea indirectă a nivelului.
Linia roșie de pe ecranul de contrast lăcuit este vizibilă numai atunci când flotorul se află în poziția sa cea mai joasă (nivelul minim al lichidului = m).
Sudarea cu ultrasunete garantează o etanșare perfectă.
Vizibilitate maximă a nivelului de lichid chiar și din pozițiile laterale.
Efect de lentilă pentru o vizibilitate mai bună a nivelului fluidului.
Date tehnice
În testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la 12 bari.
Pentru utilizarea cu alte lichide și în condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Instrucțiuni de asamblare
Instrucțiuni de asamblare
Pentru a asigura asamblarea corectă a indicatorului, vă rugăm să urmați aceste instrucțiuni:
- Setați nivelul minim de ulei al rezervorului.
- Faceți două găuri în peretele rezervorului. Axa găurii inferioare trebuie executată la distanța „m” (a se vedea tabelul) sub nivelul minim de ulei.
„m” este nivelul minim de ulei permis. Acesta este nivelul de la care plutitorul începe să fie mișcat în poziție verticală.
Valoarea „m” se calculează cu o densitate a uleiului de 875 Kg/m³ la 15°C.
Dacă apare linia roșie a ecranului de contrast, nivelul uleiului este sub nivelul minim permis.
