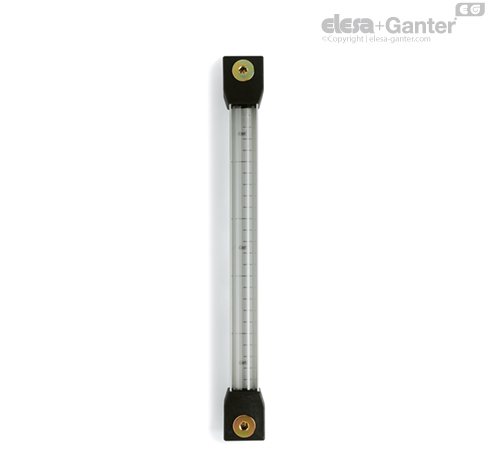

Specificații principale
Capăt de asamblare
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare neagră.
Suport
Aluminiu de culoare naturală. Poate fi rotit cu 90°C acolo unde este necesar.
Fereastra coloanei de nivel
Tub transparent din polimetacrilat.
Șuruburi
Oțel zincat cu locaș hexagonal.
Inele de etanșare
Garnitură inelară din cauciuc sintetic NBR.
Ecran de contrast gradat
Material plastic, rezistent la uleiuri și grăsimi. Montat pe protecția din aluminiu prin intermediul unei benzi adezive.
Temperatura maximă de lucru continuă
70°C (cu ulei sau apă).
Informații generale
Date tehnice
În testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la: 30 bar (HCL.300), 25 bar (HCL.400) și 20 bar (HCL.500).
Pentru utilizarea cu alte lichide și în condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Alte execuții
Variante speciale la cerere
- Indicatoare de nivel cu coloană cu tuburi și capete de asamblare din diferite materiale pentru utilizarea cu fluide speciale și/sau la temperaturi ridicate.
- Șuruburi din oțel inoxidabil AISI 316 sau din alamă nichelată.
- Flotor din poliamidă (PA), de culoare roșie, pentru a evidenția nivelul și de la distanță mare.
- Indicatoare de nivel cu coloană având distanța între găurile de montare de până la 2000 mm.
- Indicatoare HCL-E de nivel de ulei cu coloană, inclusiv flotorul, semnalul de nivel minim, contactele normal închise (NC), normal deschise (NO) sau cu contacte CHANGE OVER.
- Senzori de nivel reglabili care pot fi amplasați de-a lungul axei indicatorului, cu conectori dreapta (DX) sau stânga (SX), contacte normal închise (NC), normal deschise (NO) sau contacte CHANGE OVER.
- Inele de etanșare EPDM sau FPM de tip VITON®*.
* Marcă înregistrată DuPont Dow Elastomers.
