Specificații principale
Capăt de asamblare
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare neagră.
Suport
Aluminiu în culoare naturală.
Ecran de contrast gradat
Aluminiu alb lăcuit. Acesta poate fi scos înainte de asamblare pentru a permite inserarea de linii de nivel sau inscripții.
Execuții standard
A se vedea tabelul cu configurații.
Informații generale
Caracteristici și performanțe
Vizibilitate maximă a nivelului de lichid chiar și din pozițiile laterale.
Date tehnice
În testele de laborator efectuate într-un timp relativ limitat cu următoarele lichide, la o temperatură de 23° C: ulei mineral tip CB68 (conform cu ISO 3498) pentru HCK, ulei mineral tip CB68 (conform cu ISO 3498) apă sau soluții pe bază de apă/glicol (50%) pentru HCK-GL, valorile de rezistență au fost mai mari de 35 bari.
Temperatura de funcționare continuă maximă:
- HCK-GL: 100 °C (cu ulei, apă, soluții pe bază de glicol).
- HCK-GL-SST: 130 °C (cu soluții pe bază de ulei, apă, glicol). În testele de laborator, aceste indicatoare au demonstrat o rezistență excelentă la temperaturi de până la 150/160 °C timp de multe ore, la presiuni de 5-6 bari.
Pentru utilizarea cu alte lichide și în condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Alte execuții
Variante speciale la cerere
- Fereastra coloanei de nivel din metacrilat de metil transparent (PMMA) pentru utilizare la maxim 70 °C.
- Flotor din tehnopolimer bazat pe poliamidă (din HCK.127) de culoare roșie.
- Flotor NBR (din HCK.176) culoare neagră cu spirală din oțel inoxidabil AISI 316 pentru execuții speciale, lichide vâscoase, temperaturi ridicate.
- Indicatorii cu vizibilitate de nivel (e) de până la 1.444 mm și găuri de fixare cu distanța dintre centrele găurilor (f) de până la 1.500 mm.
- Inele de etanșare din material special în funcție de nevoile clientului.
- Termometru încorporat cu linia de indicație roșie (din HCK.127).

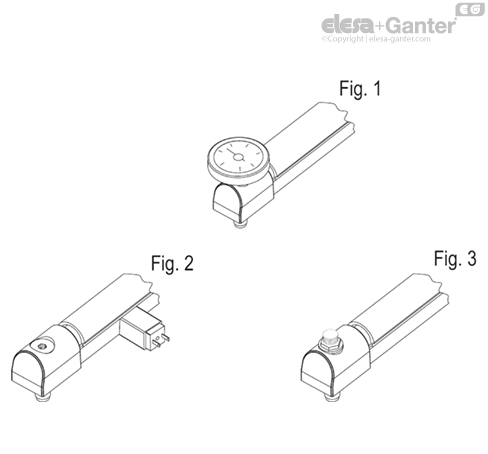

- Termometru gradat exterior (Fig. 1) cu sonda în contact direct cu lichidul.
- Șurub special cu filet din alamă nichelată (Fig. 3) de montat la capătul inferior pentru orice operațiune de întreținere care necesită excluderea indicatorului.
Accesorii la cerere (se vor comanda separat)
Senzor de nivel electric SLCK (Fig. 2, din HCK.127) poate fi montat, după nevoie, de-a lungul axei indicatorului, cu conectori dreapta (DX) sau stânga (SX), contacte normal închise (NC) sau normal deschise (NO).
