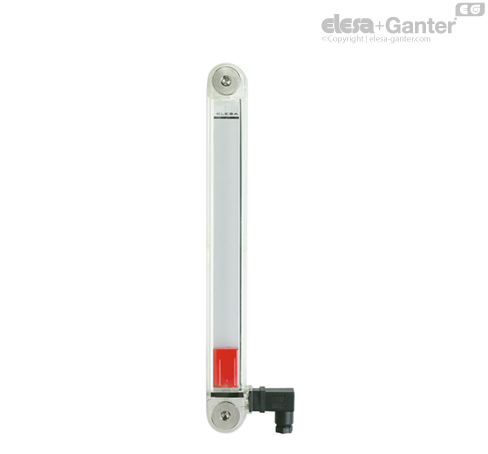

Specificații principale
Material
Tehnopolimer transparent pe bază de poliamidă (PA-T). Foarte rezistent la șocuri, solvenți, uleiuri cu aditivi, hidrocarburi alifatice și aromatice, benzină, nafta, esteri fosforici.
Evitați contactul cu alcool sau detergenți care conțin alcool.
Șuruburi
Alamă nichelată cu locaș hexagonal.
Inele de etanșare
Garnitură inelară din cauciuc sintetic NBR.
Flotor
Tehnopolimer pe bază de poliamidă (PA) de culoare roșie, cu un element magnetic încorporat pentru a activa contactul electric atunci când nivelul uleiului scade la minim, setat la 40 mm pe axa șurubului (dimensiune l).
Senzor electric nivel MIN.
Acesta generează un semnal electric atunci când nivelul uleiului atinge nivelul minim.
Interiorul cavității în care se află senzorul este complet umplut cu răsină pentru a crește izolația termică și electrică.
Conector
Ieșire pe partea dreaptă, inclusiv protecția împotriva stropilor de apă (clasa de protecție IP 65 conform EN 60529).
Senzor electric temperatură MAX (80°C)
Este setat la o temperatură standard de intervenție de 80°C, amplasat aproape de o placă metalică care servește drept conductor de căldură al fluidului pentru o transmisie mai rapidă și o disipare mai mică. Interiorul cavității în care se află senzorul este complet umplut cu răsină pentru a crește izolația termică și electrică.
Pentru o asamblare corectă, consultați Avertizări.
Ecran de contrast
Aluminiu lăcuit alb. Poziționarea ecranului în fanta exterioară din spatele indicatorului garantează cea mai bună protecție împotriva contactului direct cu fluidul.
Acesta poate fi scos înainte de asamblare pentru a permite inserarea de linii de nivel sau inscripții.
Capace
Tehnopolimer pe bază de poliamidă, culoare gri.
Execuții standard
- HCY-E-ST-NO: contact electric normal deschis, care se închide când se atinge nivelul minim.
- HCY-E-ST-NC: contact electric normal închis, care se deschide când se atinge nivelul minim.
Temperatura maximă de lucru continuă
80°C (cu ulei).
Informații generale
Date tehnice
La testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la: 14 bar (HCY.76), 9 bar (HCY.127) și 8 bar (HCY.254).
Pentru utilizarea cu alte lichide și în condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Instrucțiuni de utilizare

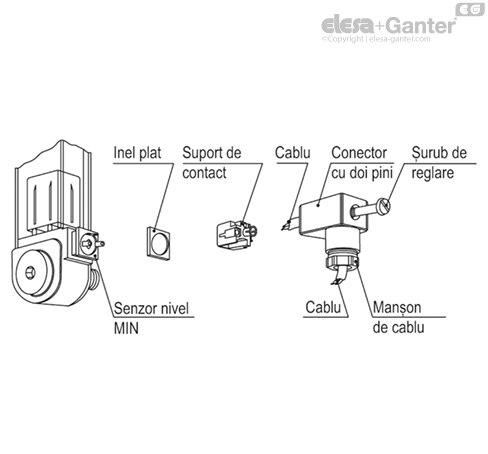

Instrucțiuni de asamblare a conectorului cu doi pini
- Scoateți conectorul din indicator deșurubând șurubul de fixare amplasat în partea inferioară, scoateți suportul de contact și slăbiți presetupa.
- Introduceți cablul cu doi poli în conector (conector standard) și conectați firele la bornele nr. 1 și nr. 2 ale suportului de contact.
- Asamblați prin apăsarea suportului contactului în conector în poziția dorită.
- Înșurubați conectorii la indicator și apoi strângeți presetupele.
