HCV-E-S
Indicatoare electrice de nivel
cu senzor electric de nivel MIN, senzor și sondă de temperatură, tehnopolimer transparent
cu senzor electric de nivel MIN, senzor și sondă de temperatură, tehnopolimer transparent
Material
Tehnopolimer transparent pe bază de poliamidă (PA-T). Foarte rezistent la șocuri, solvenți, uleiuri cu aditivi, hidrocarburi alifatice și aromatice, benzină, nafta, esteri fosforici.
Evitați contactul cu alcool sau detergenți care conțin alcool.
Șuruburi, piulițe și șaibe
Oțel zincat.
Inele de etanșare
În formă de treaptă pentru etanșarea pereților rezervorului și a părții inferioare a garniturii inelare din cauciuc sintetic NBR.
Rugozitatea sugerată a suprafeței de aplicare a inelului de etanșare Ra = 3 µm.
Flotor
Tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), de culoare neagră, cu un element magnetic încorporat pentru a activa contactul electric atunci când flotorul atinge pragul de contact indicat în desen (date referitoare la tipul de ulei mineral CB68, în conformitate cu ISO 3498, temperatura 23°C).
Plutirea este asigurată de fluidele cu densități mai mari de 800 kg/m3.
Colier cu conector tată
Perfect etanș, încorporând releul (releu Reed) cu două conductoare de ieșire (versiunea NO și NC) sau trei conductoare (versiunea SW) și cu senzor de temperatură MAX (80°C) și/sau sondă de temperatură.
- Conector DIN 43650 din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), culoare neagră.
- Conector cu 4 poli M12x1, cu filet din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), certificat cu auto-stingere UL-94-V0, de culoare neagră, finisaj mat.
Pentru o asamblare corectă, consultați Avertizări.
Conector mamă (DIN 43650 C)
Cu garnitură de etanșare a cablului încorporată și suport de contact. Ieșirea frontală sau axială (înaltă sau scăzută) care asigură protecția împotriva stropilor de apă (clasa de protecție IP 65 conform tabelului EN 60529).
Ecran de contrast
Aluminiu lăcuit alb. Poziționarea ecranului în fanta exterioară din spatele indicatorului garantează cea mai bună protecție împotriva contactului direct cu fluidul.
Acesta poate fi scos prin partea înclinată, înainte de asamblare, pentru a permite inserarea de linii de nivel sau alte inscripții.
Execuții standard
A se vedea tabelul cu configurații.
Temperatura maximă de lucru continuă
90°C (cu ulei).
Caracteristici și performanțe
Indicatoarele de nivel HCV-E-S, pe lângă indicatorul de nivel vizual, de asemenea, furnizează un semnal electric atunci când se atinge valoarea minimă a nivelului fluidului.
Indicatoarele HCV-E-ST furnizează, de asemenea, un semnal electric atunci când se atinge valoarea maximă a temperaturii presetate (80°C).
Indicatorii HCV-E-STL furnizează un semnal electric analogic al temperaturii uleiului.
Ieșirea conectorului lateral permite minimizarea nivelului de intervenție al senzorului.
Sudarea cu ultrasunete garantează o etanșare perfectă.
Vizibilitate maximă a nivelului de lichid chiar și din pozițiile laterale.
Efect de lentilă pentru o vizibilitate mai bună a nivelului fluidului.

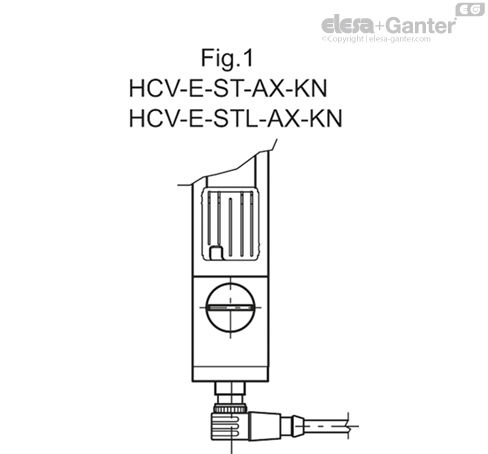

În cazul utilizării unei extensii cu conector unghiular, direcția ieșirii cablului este arătată în Fig.1.
Date tehnice
La testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la: 18 bar (HCV.76), 18 bar (HCV.127) și 12 bar (HCV.254).
Pentru utilizarea cu alte lichide decât uleiurile minerale și în anumite condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Funcționarea senzorilor
- NO: contactul electric se închide când este se atinge temperatura minimă și/sau cea prestabilită de 80°C..
- NC: contactul electric se deschide când se atinge temperatura minimă și/sau cea prestabilită de 80°C..
Funcționarea sondei electrice de temperatură (STL)
Principiul de funcționare al sondei de temperatură este de a măsura variația rezistenței unui element de platină: 100 ohm = 0°C, 138,4 ohm = 100°C.
Funcția dintre temperatură (T) și rezistență (R) este aproximativ liniară într-un interval mic de temperatură: de exemplu, dacă presupuneți că este liniară într-un interval de la 0° la 100°C, eroarea la 50°C este de 0,4°C.

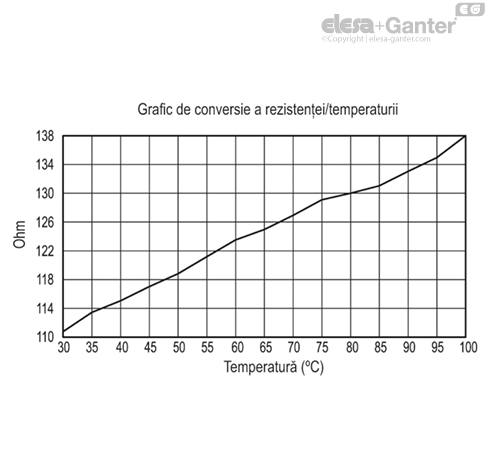

Pentru măsurarea de precizie, este necesar să se liniarizeze rezistența pentru a obține o temperatură precisă. Cea mai recentă definiție a funcției dintre rezistență și temperatură este Standardul Internațional de Temperatură 90 (ITS-90). Funcția dintre rezistență și temperatură, obținută la testele de laborator, care măsoară direct valoarea rezistenței pe contacte, este prezentată în grafic. Vă sugerăm, oricum, să setați sistemul pentru a compensa atât disiparea căldurii, cât și rezistența cablului.
Variația de temperatură cu 1°C determină o variație de 0,384 ohmi a rezistenței sondei. Prin urmare, chiar și o mică eroare în măsurarea rezistenței (de exemplu, dacă rezistența cablurilor care se conectează la sondă nu a fost luată în considerare) se traduce într-o eroare semnificativă în măsurarea temperaturii.
Datorită nivelurilor scăzute de semnal, este important să păstrați orice cabluri departe de cabluri electrice, motoare, comutatoare și alte dispozitive care pot emite zgomot magnetic sau electric. Utilizarea cablului ecranat, cu ecranare împământată la un capăt, poate ajuta la reducerea interferențelor.
În plus, dacă se utilizează cabluri de conectare lungi, asigurați-vă că dispozitivul de măsurare și recepție a semnalului este proiectat pentru a compensa rezistența cablurilor în sine.
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Caracteristici electrice | Senzor de nivel MIN | |
| Alimentare cu curent electric | AC/DC | |
| Contacte electrice | NO normal deschis NC normal închis | |
| Tensiune maximă aplicabilă | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Interval de tensiune (tip KN) | <30 Vac, <30 Vdc | |
| Curent maxim de comutare | 1 A | |
| Curentul maxim | NO: 1.2A NC: 2A | |
| Putere maximă comutabilă | NO: 10 Va NC: 20 Va | |
| Manșon de cablu (doar HCV-E-ST - HCV-E-ST-AX) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) | |
| Secțiune transversală conductori (doar HCV-E-ST - HCV-E-ST-AX) | Max. 1.5 mm2 | |
| Conector (doar HCV-E-ST-KN - HCV-E-STL-AX-KN) | M12x1 | |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | ||
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Caracteristici electrice | Senzor de temperatură MAX | |
| Alimentare cu curent electric | AC/DC | |
| Contacte electrice | NO normal deschis NC normal închis | |
Tensiune / Curentul maxim | 250 Vac - 2 A | (încărcări rezistive) DIN 43650 C |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| 30 Vac, 30 Vdc | KN | |
| Interval de tensiune (tip KN) | <30 Vac, <30 Vdc | |
| Curent minim | 500 mA | |
| Manșon de cablu (doar HCV-E-ST - HCV-E-ST-AX) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) | |
| Secțiune transversală conductori (doar HCV-E-ST - HCV-E-ST-AX) | Max. 1.5 mm2 | |
| Conector (doar HCV-E-ST-KN - HCV-E-ST-AX-KN) | M12x1 | |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | ||
| Caracteristici electrice | Senzor de nivel MIN | |
| Alimentare cu curent electric | AC/DC | |
| Contacte electrice | NO normal deschis NC normal închis | |
| Tensiune maximă aplicabilă | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Interval de tensiune (tip KN) | <30 Vac, <30 Vdc | |
| Curent maxim de comutare | 1 A | |
| Curentul maxim | NO: 1.2A NC: 2A | |
| Putere maximă comutabilă | NO: 10 Va NC: 20 Va | |
| Manșon de cablu (doar HCV-E-STL - HCV-E-STL-AX) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) | |
| Secțiune transversală conductori (doar HCV-E-STL - HCV-E-STL-AX) | Max. 1.5 mm2 | |
| Conector (doar HCV-E-STL-KN - HCV-E-STL-AX-KN) | M12x1 | |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | |
| Caracteristici electrice | Sondă de temperatură |
| Alimentare cu curent electric | AC/DC |
| Curentul maxim | 1mA |
| Manșon de cablu (doar HCV-E-STL - HCV-E-STL-AX) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) |
| Secțiune transversală conductori (doar HCV-E-STL - HCV-E-STL-AX) | Max. 1.5 mm2 |
| Conector (doar HCV-E-STL-KN - HCV-E-STL-AX-KN) | M12x1 |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | |
Variante speciale la cerere
- Indicatoare de nivel cu șuruburi, piulițe și șaibe din oțel inoxidabil.
- Indicatoare de nivel HCV.76 cu șuruburi M12.
- Indicatoare de nivel pentru utilizarea cu lichide care conțin alcool.
- Indicatoare de nivel din tehnopolimer transparent rezistent la UV.
- Senzor electric de temperatură MAX cu prag de declanșare la 70°C sau 90°C.

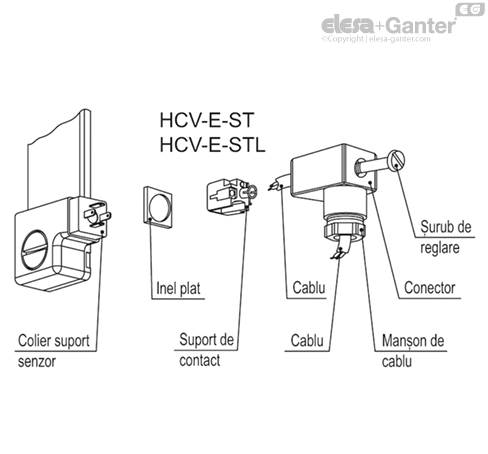

Instrucțiuni de asamblare a conectorului mamă
- Scoateți conectorul de pe indicator deșurubând șurubul de fixare de pe conector, scoateți suporturile de contact și slăbiți presetupa.

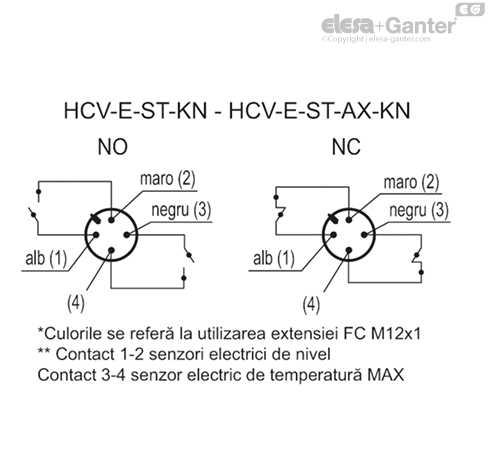

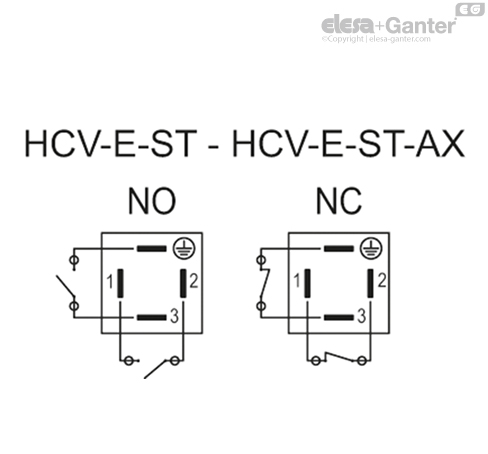

- a) HCV-E-ST: introduceți cablul în conector (conector standard) și conectați firele la bornele 1 și 2 pentru funcționarea senzorului de nivel MIN, la bornele 3 și împământare (4) pentru funcționarea senzorului de temperatură MAX.

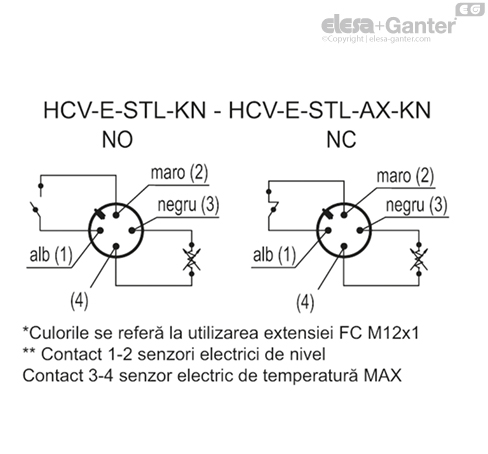

- b) HCV-E-STL: introduceți cablul în conector (conector standard) și conectați firele la bornele 1 și 2 pentru funcționarea senzorului de nivel MIN, la bornele 3 și împământare (4) pentru funcționarea sondei de temperatură.
- Asamblați prin apăsarea suportului contactului în conector în poziția dorită.
- Înșurubați conectorii la indicator și apoi strângeți presetupele.
