HCV-E
HCV-E
Indicatoare electrice de nivel
cu senzor electric de nivel MIN, tehnopolimer transparent
cu senzor electric de nivel MIN, tehnopolimer transparent
Specificații principale
Specificații principale
Material
Tehnopolimer transparent pe bază de poliamidă (PA-T). Foarte rezistent la șocuri, solvenți, uleiuri cu aditivi, hidrocarburi alifatice și aromatice, benzină, nafta, esteri fosforici.
Evitați contactul cu alcool sau detergenți care conțin alcool.
Șuruburi, piulițe și șaibe
Oțel zincat.
Inele de etanșare
În formă de treaptă pentru etanșarea pereților rezervorului și a părții inferioare a garniturii inelare din cauciuc sintetic NBR.
Rugozitatea sugerată a suprafeței de aplicare a inelului de etanșare Ra = 3 µm.
Flotor
Tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), de culoare neagră, cu un element magnetic încorporat pentru a activa contactul electric atunci când flotorul atinge pragul de contact indicat în desen (date referitoare la tipul de ulei mineral CB68, în conformitate cu ISO 3498, temperatura 23°C).
Plutirea este asigurată de fluidele cu densități mai mari de 800 kg/m3.
Colier cu conector tată
Perfect etanș, încorporând releul (releu Reed) cu două conductoare de ieșire (versiunea NO și NC) sau trei conductoare (versiunea SW).
- Conector DIN 43650 din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), culoare neagră.
- Conector cu 4 poli M12x1, cu filet din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), certificat cu auto-stingere UL-94-V0, de culoare neagră, finisaj mat.
Pentru o asamblare corectă, consultați Avertizări.
Conector mamă (DIN 43650 C)
Cu garnitură de etanșare a cablului încorporată și suport de contact. Ieșirea frontală sau axială (înaltă sau scăzută) care asigură protecția împotriva stropilor de apă (clasa de protecție IP 65 conform tabelului EN 60529).
Ecran de contrast
Aluminiu lăcuit alb. Poziționarea ecranului în fanta exterioară din spatele indicatorului garantează cea mai bună protecție împotriva contactului direct cu fluidul.
Acesta poate fi scos prin partea înclinată, înainte de asamblare, pentru a permite inserarea de linii de nivel sau alte inscripții.
Execuții standard
A se vedea tabelul cu configurații.
Temperatura maximă de lucru continuă
90°C (cu ulei).
Informații generale
Caracteristici și performanțe
Indicatoarele de nivel HCV-E, pe lângă indicatorul de nivel vizual, de asemenea, furnizează un semnal electric atunci când se atinge valoarea minimă a nivelului fluidului.
Ieșirea conectorului lateral permite minimizarea nivelului de intervenție al senzorului.
Sudarea cu ultrasunete garantează o etanșare perfectă.
Vizibilitate maximă a nivelului de lichid chiar și din pozițiile laterale.
Efect de lentilă pentru o vizibilitate mai bună a nivelului fluidului.

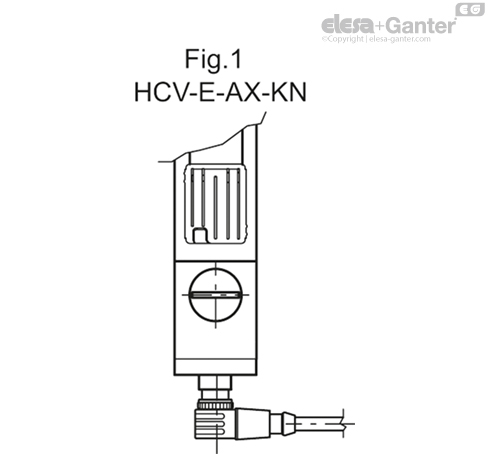

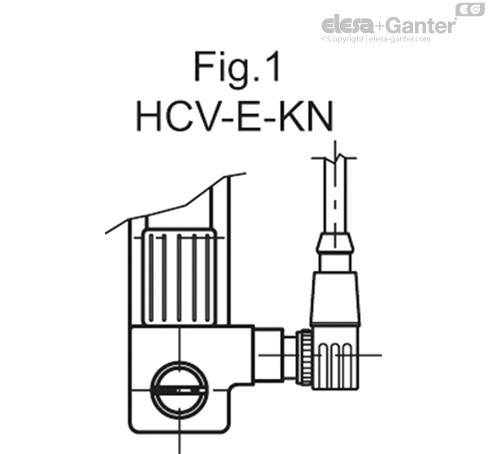

În cazul utilizării unei extensii cu conector unghiular, direcția ieșirii cablului este arătată în Fig.1.
Date tehnice
La testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la: 18 bar (HCV.76), 18 bar (HCV.127) și 12 bar (HCV.254).
Pentru utilizarea cu alte lichide decât uleiurile minerale și în anumite condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Caracteristici electrice

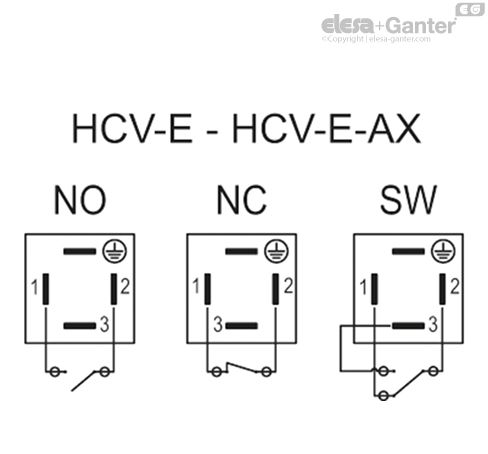

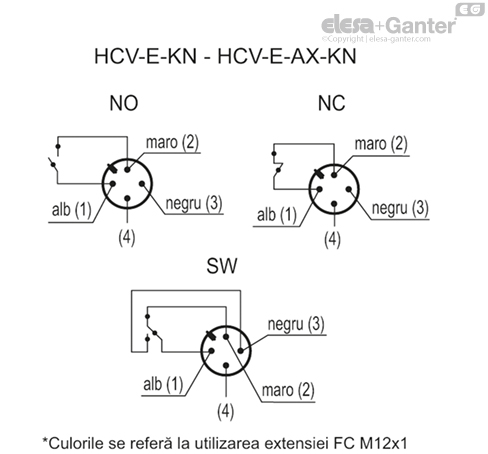

Funcționarea senzorilor
- NO: contactul electric se închide la atingerea nivelului minim.
- NC: contactul electric este deschis atunci când atinge nivelul minim.
- SW (contact electric de comutare): contactul electric comută între cele două borne.
| Caracteristici electrice | Senzor de nivel MIN | |
|---|---|---|
| Alimentare cu curent electric | AC/DC | |
| Contacte electrice | NO normal deschis NC normal închis Contact comutare SW | |
| Tensiune maximă aplicabilă | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| SW: 140 Vac, 150 Vdc | ||
| 30 Vac, 30Vdc | KN | |
| Interval de tensiune (tip KN) | <30 Vac, <30Vdc | |
| Curent maxim de comutare | 1 A | |
| Curentul maxim | NO: 1.2A NC: 2A SW: 2A | |
| Putere maximă comutabilă | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Manșon de cablu (doar HCV-E - HCV-E-AX) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) | |
| Secțiune transversală conductori (doar HCV-E - HCV-E-AX) | Max. 1.5 mm2 | |
| Conector (doar HCV-E-KN - HCV-E-AX) | M12x1 | |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | ||
Alte execuții
Variante speciale la cerere
- Indicatoare de nivel cu șuruburi, piulițe și șaibe din oțel inoxidabil.
- Indicatoare de nivel HCV.76 cu șuruburi M12.
- Indicatoare de nivel pentru utilizarea cu lichide care conțin alcool.
- Indicatoare de nivel din tehnopolimer transparent rezistent la UV.
Instrucțiuni de utilizare

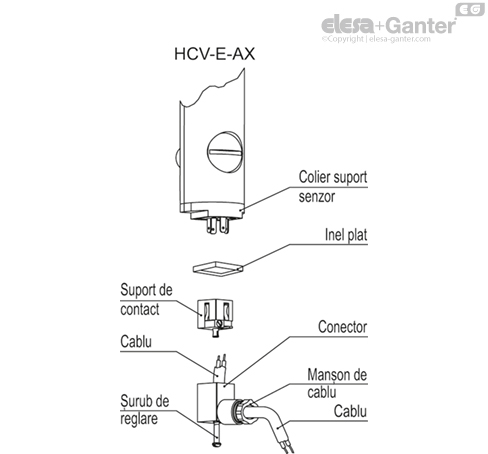

Instrucțiuni de asamblare a conectorului mamă
- Scoateți conectorul de pe indicator deșurubând șurubul de fixare de pe conector, scoateți suporturile de contact și slăbiți presetupa.
- Introduceți cablul în conector (conector standard) și conectați firele la bornele 1 și 2 (versiunea NO și NC) sau 1,2 și 3 (versiunea SW) ale suportului contactului.
- Asamblați prin apăsarea suportului contactului în conector în poziția dorită.
- Înșurubați conectorii la indicator și apoi strângeți presetupele.
